Construção fonte regulável de 0 a 12V

Construção fonte regulável de 0 a 12V

Neste vídeo mostraremos um projeto completo de fonte de 0 a 12V filmagem ao vivo.

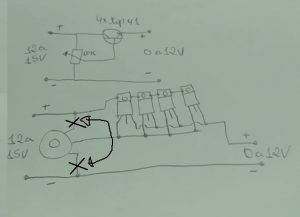

Potências do circuito

A potência do circuito varia muito pois varia de acordo com a entrada e os transistores usados, neste caso digamos que fosse colocado na entrada uma fonte de 15V e 20A a saida seria a potencia da soma dos transistores. Exemplo, cada transistor TIP41 tem 6A são 4 transistores então a potência total seria 24A.



ERRATA Corrigindo erro falado no vídeo

No vídeo foi falado que o Tip 41 tem 3A na verdade ele tem 6A então na verdade cada tip 41 = 6A sendo assim este projeto tem na verdade 6A X 4 = 24A de potência total.



Qual fonte posso usar na entrada do circuito VOLTAGEM e AMPERAGEM limites

Como foi mostrado no vídeo a entrada dessa fonte tem que ser maior que 13V sempre 1 volt acima da faixa de atuação da fonte.

Para este circuito o recomendável colocar na entrada uma tensão de 13 a 25V.

A amperagem que colocar na entrada é praticamente a mesma que irá ter na saída. Este circuito e recomendável usar com 0.5A a 20A lembrando que a amperagem da fonte deve ser sempre maior do que a amperagem de consumo do equipamento.

Se tiver dúvidas sobre voltagem e amperagem pode ver os detalhes aqui.



Calculando potência de entrada e saída

A potência de entrada e saída depende do transistor de potência que esta sendo usado. Neste caso já foi falado acima que a correte total do circuito e 24A pelos transistores que foram usados.

Sendo assim se você colocar na entrada uma corrente de 20A na entrada vai ter na saída o mesmo valor 20A.

Mas se colocar uma corrente maior do que o circuito exemplo 60A a saída será de 24A pois o circuito ou seja os transistores TIP 41 suportam o total de 24A não importa qual a corrente de entrada a saída vai ser a potência total do circuito.



Colocando mais transistores ou usando outros de potência

Muitas perguntas foram enviadas questionando sobre se poderia ser usado outros transistores. Ou mesmo colocar mais transistores ao circuito para aumentar a potência.

Sim. Para qualquer uma das perguntas você pode usar até mesmo outros transistores com as mesmas características porem com correntes maiores. Lembrando que precisa ser olhado e observado no datasheet se todas as características do circuito são compatíveis.

Mas o mais recomendado e conhecer a matéria sobre como se projetar fontes de alta potência para entender melhor sobre este assunto.



Para projetar fontes de alta potência clique aqui.



Quando o potenciômetro esta invertido

Pode acontecer dependendo da sua montagem que o potenciômetro fique invertido. Caso isso aconteça basta mudar a polaridade do mesmo. Jamais inverta a polaridade da fonte.



Polaridade da entrada ou saida

Jamais inverta a polaridade da entrada ou mesmo da saída. A tentativa de inversão nem que seja por 1 segundo pode causar danos irreparáveis ou ate a substituição completa da fonte. Por isso tome bastante cuidado.



Veja aqui a baixo um vídeo completo falando sobre esse assunto em detalhes:



Participe de nosso fórum de discussão sobre este assunto e deixe seus comentários clicando aqui.

Inscreva-se em nosso canal do Youtube clicando aqui.

Curta e siga nosso blog no Facebook, lá você pode acompanhar todas as nossas atualizações e novas postagens do blog clique aqui.

Para solicitar marketing, publicidade novos vídeos ou divulgações em gerais clique aqui.

Conheça nosso Twitter clicando aqui.

Curta esta postagem caso tenha gostado e deixar seu comentário a baixo.
