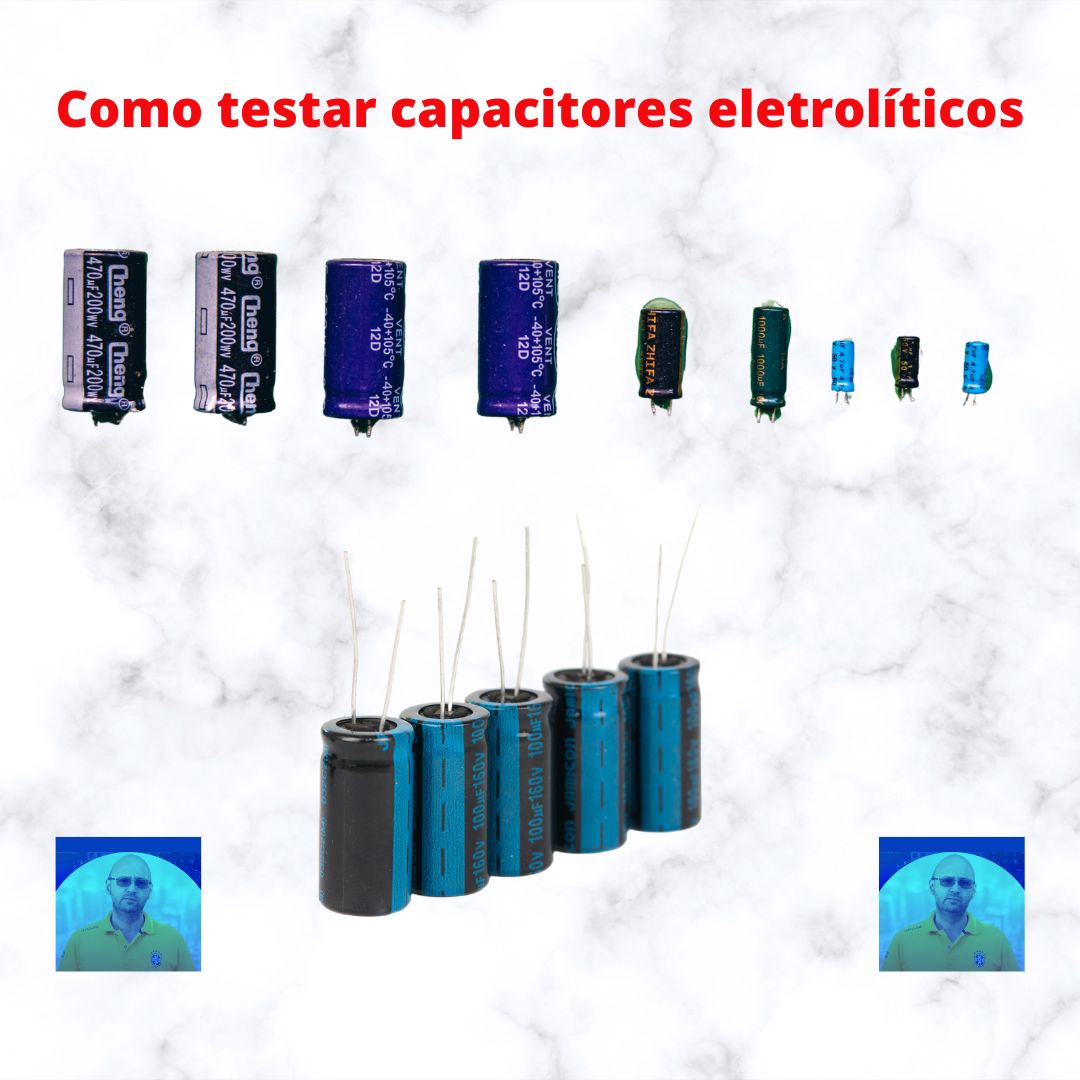

Como testar capacitores eletrolíticos

O capacitor eletrolítico é o componente que mais falha em fontes chaveadas, placas-mãe, monitores e impressoras — ele seca, estufa ou aumenta a resistência interna com o tempo e o calor, e a fonte inteira começa a travar, a desligar sozinha ou a cheirar a queimado. Saber testar capacitor eletrolítico antes de trocá-lo economiza dinheiro e evita trocar peça boa por defeito intermitente. Este guia mostra os 5 testes, do mais simples ao mais completo, usando ferramentas que vão do multímetro comum ao medidor de ESR.

Por que o capacitor eletrolítico falha tanto

Diferente do capacitor cerâmico ou de filme, o eletrolítico tem um papel de alumínio enrolado separado por papel poroso embebido em eletrólito líquido (ou gel). Esse eletrólito é que forma a camada isolante dielétrica que faz o capacitor funcionar. Com o tempo, o calor:

• evapora o eletrólito — a capacitância cai abaixo do valor nominal;
• seca a superfície interna — a resistência interna (ESR) sobe e o capacitor para de filtrar a corrente;
• gera gás interno — o topo da carcaça estufa (a famosa "tampa amassada ao contrário") e o eletrólito vaza pelas bases.

Os sintomas no aparelho são clássicos: a fonte liga e desliga sozinha, o notebook desliga ao mexer no cabo, a impressora trava no meio da impressão, ou há faixas na tela do monitor. Em fontes chaveadas, os capacitores primários e secundários são os suspeitos número um — o tema central do nosso guia de testes e funcionamento da fonte chaveada.

Segurança primeiro: descarregue antes de tocar

Capacitor é carga armazenada, e os grandes capacitores primários de fontes chaveadas seguram dezenas ou centenas de volts mesmo com o aparelho desligado da tomada. Antes de testar ou trocar qualquer eletrolítico grande:

1. Desligue o aparelho da tomada e espere 1 minuto;
2. Descarregue o capacitor com um resistor de 1 kΩ a 10 kΩ / 2 W tocando as duas pernas por alguns segundos (nunca faça curto direto com chave de fenda — o pico de corrente danifica o capacitor e pode estourar a ponta da ferramenta);
3. Confirme com o multímetro na escala de tensão contínua (DC) que a tensão caiu abaixo de 5 V;
4. Respeite a polaridade: a perna mais longa é o positivo, a listra branca no corpo marca o negativo. Inverter a polaridade em um eletrolítico ligado pode fazer ele explodir.

Os 3 parâmetros que importam

Um capacitor pode ter a capacitância dentro da faixa e mesmo assim estar condenado — é o caso mais comum: o eletrólito secou, a capacitância caiu só um pouco, mas a ESR disparou. Por isso testar só a capacitância engana.

Teste 1 — Inspeção visual (sem ferramenta)

Antes de ligar qualquer aparelho, olhe o capacitor:

• Topo estufado (deve ser plano ou levemente rebaixado; qualquer convexidade é defeito) — a válvula de segurança abriu por pressão interna;
• Eletrólito vazado na base ou embaixo da placa — resíduo marrom ou branco corroendo as trilhas;
• Carcasa rachada ou pernas corroídas;
• Cheiro de queimado na região.

Achou qualquer um desses sinais? O capacitor está condenado independente de qualquer medição — troque-o. Não perca tempo medindo peça estufada.

Teste 2 — Multímetro comum na escala de diodo/resistência

O multímetro comum não mede capacitância nem ESR, mas revela duas coisas: curto e carga/descarga. Se você ainda não domina o aparelho, veja primeiro o guia de como funciona o multímetro.

1. Descarregue o capacitor;
2. Coloque o multímetro na escala de diodo (com bip) ou na escala de resistência (200 kΩ ou automática);
3. Toque as pontas nas pernas respeitando a polaridade (ponteira vermelha no positivo);
4. Observe: o display conta a carga do capacitor — o valor sobe aos poucos até estourar a escala (OL). Trocando as pontas, o processo se repete com o sentido da descarga.

Interpretação: se o capacitor carrega e descarrega (contagem subindo), o dielétrico não está furado — há esperança. Se marcando resistência próxima de zero em ambos os sentidos, o capacitor está em curto (condenado). Se não acontece nada em nenhum sentido e o capacitor está descarregado, ele pode estar aberto (condenado) — confirme no teste 3.

Limitação honesta: esse teste só funciona bem para capacitores de média e alta capacitância (acima de 1 µF). Para 100 nF ou menos, a carga é tão rápida que o display nem reage — e aí só o testador de componentes resolve.

Teste 3 — Função capacitância do multímetro

Boa parte dos multímetros digitais atuais tem a escala de capacitância (símbolo ||( ). Nela você mede o valor real em µF (ou nF) e compara com o escrito no corpo do capacitor:

1. Descarregue o capacitor;
2. Coloque na escala de capacitância compatível com o valor nominal (ex.: 20 µF para um capacitor de 10 µF / 400 V);
3. Toque as pontas respeitando a polaridade e aguarde a leitura estabilizar;
4. Compare com o nominal lembrando da tolerância típica de −20% a +20%: um capacitor de 1000 µF medindo 850 µF está aceitável; medindo 500 µF, está condenado.

Limitações: a função do multímetro geralmente trabalha em baixa tensão e não mede ESR — ou seja, um capacitor seco com ESR alta pode passar nesse teste e falhar no circuito. E capacitor acima de alguns milhares de µF exige tempo até a leitura estabilizar.

Teste 4 — Medidor de ESR em circuito (o teste definitivo)

O medidor de ESR é o instrumento certo para esse componente — e o grande trunfo dele é que na maioria dos casos mede com o capacitor soldado na placa, sem dessoldar. O instrumento aplica um sinal de alta frequência de baixa tensão e mede a resistência interna do capacitor, mostrando o valor em ohms (Ω) ou mΩ:

• Descarregue o capacitor (mesmo em circuito, descarregue antes);
• Toque as pontas nas duas pernas do capacitor respeitando a polaridade do instrumento;
• Compare com a tabela de referência do próprio aparelho (cada faixa de capacitância tem um ESR típico).

Valores orientativos para eletrolíticos de baixa impedância (105 °C): capacitores de 100–470 µF devem ficar abaixo de ~1 Ω; de 1000–2200 µF abaixo de ~0,3 Ω; acima de 4.700 µF abaixo de ~0,1 Ω. Valores muito acima desses — especialmente com o capacitor ainda em curto pelo resto do circuito — indicam defeito. Repare: a placa ao redor também tem resistências e semicondutores; por isso ESR medida em circuito em geral fica abaixo do valor real do capacitor — se a leitura em circuito já está alta, o capacitor está pior ainda. Testadores de componentes (os "transistormeters" com tela) fazem o mesmo tipo de análise e ainda medem capacitância e vazamento em peças dessoldadas.

Teste 5 — Tensão de trabalho e vazamento

Para os casos difíceis — fonte que oscila só com carga, monitor que pisca quando esquenta — vale medir o vazamento: alimente o capacitor com uma fonte ajustada pouco acima da tensão de trabalho dele (ex.: 16 V num capacitor de 25 V) em série com um miliamperímetro (ou resistor de 10 kΩ e medir a queda de tensão). A corrente deve cair até quase zero em segundos; corrente contínua alta indica dielétrico danificado — capacitor condenado. Esse teste exige cuidado e é o caso do dia a dia de quem faz análise de defeito em fontes chaveadas: medir, comparar com o esperado e só então trocar.

Tabela de decisão rápida

Quando o teste engana

• Medir em circuito: resistências e outros caminhos em paralelo distorcem capacitância e ESR; em caso de dúvida, dessolde uma perna e meça de novo;
• Capacitor bom a frio, ruim quente: defeito térmico — use ar quente (ou a própria operação da fonte) para esquentar a região e veja o sintoma voltar;
• Capacitores em paralelo: a medição soma os valores — isole pelo menos uma perna de cada;
• Trocar só o estufado e parar: em fontes chaveadas, quando um primário estufa, o secundário costuma ter sofrido junto — teste todos os eletrolíticos da placa.

Resumindo

Testar capacitor eletrolítico é começar pelo visual (topo estufado = troca imediata), passar pelo teste de carga no multímetro comum, medir a capacitância comparando com a tolerância de −20%/+20% e, quando o caso é difícil, fechar com o medidor de ESR — o único que pega o defeito clássico do capacitor seco. Em fontes de PC, notebooks e impressoras, essa rotina separa "trocar peça" de "caçar fantasma" — e é a base do reparo que documentamos em detalhe nos guias de como consertar uma fonte de PC passo a passo e de manutenção de fontes de notebook e impressoras. Para quem quer ir além do multímetro, o caminho é estudar eletrônica de verdade — comece pelo nosso guia de cursos de eletrônica e pratique com o componente explicado no vídeo original abaixo:

Perguntas frequentes

Como testar capacitor eletrolítico com multímetro comum?

Coloque o multímetro na escala de diodo ou resistência (200 kΩ), descarregue o capacitor e toque as pontas respeitando a polaridade. Se o display contar a carga do capacitor (valor subindo até OL) e se repetir trocando as pontas, o dielétrico não está furado. Resistência próxima de zero nos dois sentidos indica curto. O multímetro comum não mede capacitância nem ESR — para isso use a função capacitância ou um medidor de ESR.

O que é ESR de capacitor?

ESR (resistência série equivalente) é a resistência interna do capacitor à passagem da corrente. Com o calor e o tempo, o eletrólito seca e a ESR sobe: o capacitor continua com capacitância quase normal mas deixa de filtrar, e a fonte apresenta travamentos e desligamentos aleatórios. É o defeito mais comum em fontes chaveadas — e só aparece em medidor de ESR.

Capacitor estufado pode continuar funcionando?

O topo estufado significa que a válvula de segurança abriu por pressão interna — o eletrólito evaporou ou vazou. Mesmo que o aparelho ainda ligue, o capacitor está condenado e compromete o restante da fonte. Troque imediatamente, sem perder tempo medindo.

Quanto de diferença na capacitância é normal?

Os eletrolíticos comuns têm tolerância de −20% a +20%. Um capacitor de 1000 µF medindo 830 µF está dentro da faixa; abaixo de 800 µF, condene. Capacitores de baixa impedância (105 °C, usados em fontes chaveadas) merecem atenção redobrada — na dúvida, prefira trocar por equivalente de 105 °C.

Preciso dessoldar o capacitor para testar?

Com medidor de ESR, na maioria dos casos não — ele mede em circuito com segurança (após descarregar). Já a medição de capacitância pelo multímetro fica imprecisa em circuito por causa dos componentes em paralelo; se o resultado der estranho, dessolde uma perna e meça isolado.
