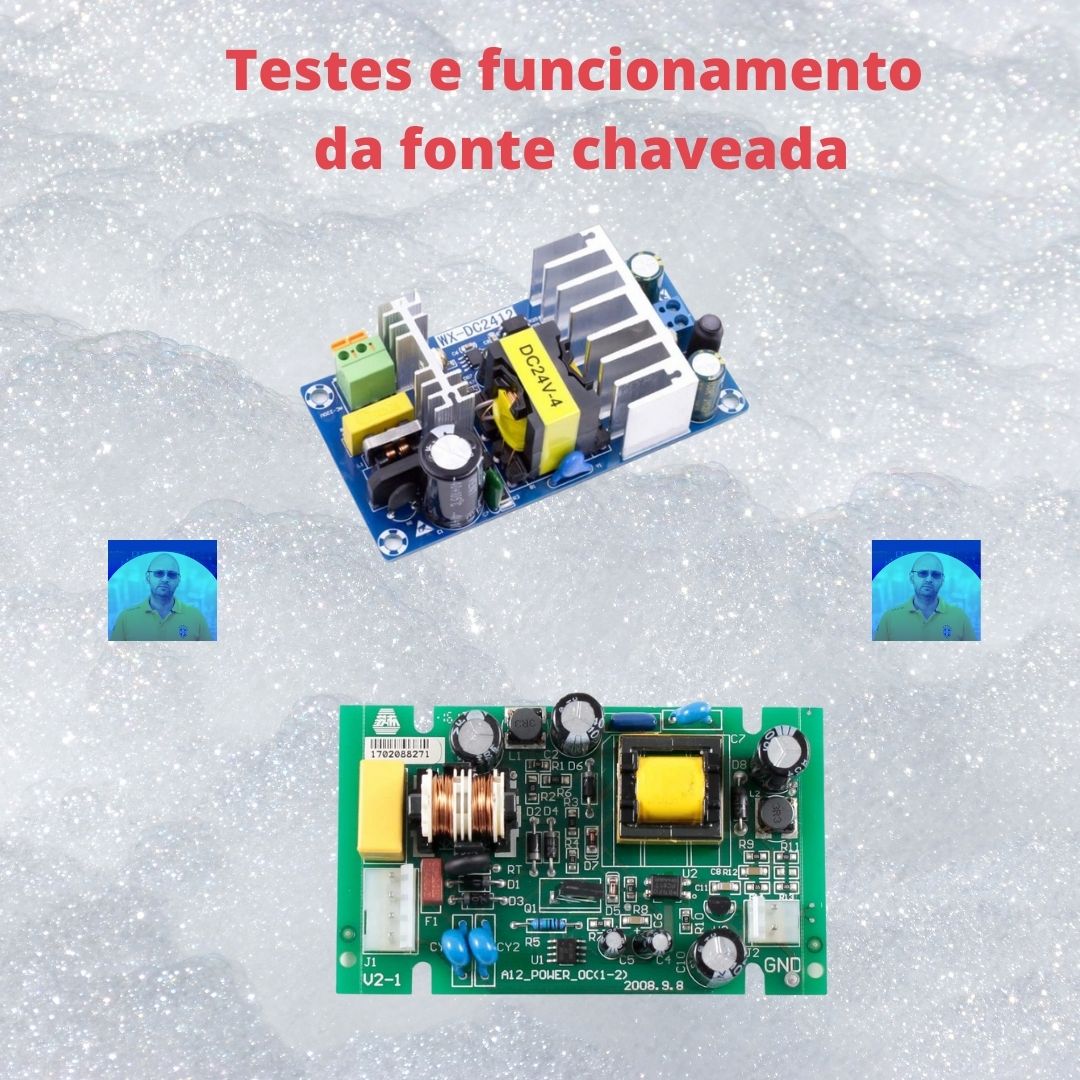

Testes e funcionamento da fonte chaveada

Abrir uma fonte chaveada pela primeira vez parece encarar uma caixa-preta: placa cheia de componentes e nenhuma indicação clara de por onde começar. Este guia é a base teórica do nosso cluster de fontes: aqui você entende como a fonte chaveada funciona, bloco por bloco, aprende as tensões de referência que toda fonte deve entregar e ganha uma sequência de testes com multímetro que vai do componente mais barato ao mais caro — sempre com a segurança em primeiro lugar.

Se a sua fonte já apresenta sintoma concreto, os guias de análise de defeito em fontes chaveadas e de fonte de impressora HP M1132 queimada em 220V aplicam exatamente este mapa em casos reais.

O que é uma fonte chaveada — e por que "chaveada"

As fontes de alimentação têm uma função simples de dizer: pegar a energia da tomada (127V ou 220V alternados) e entregar ao circuito eletrônico tensões contínuas, estáveis e seguras. A diferença está em como fazem isso. Na fonte linear (a antiga, com transformador de ferro enorme), a rede é abaixada, retificada e estabilizada por um transistor trabalhando como "resistência variável" — simples, mas ineficiente: o transformador precisa ser grande para operar em 60 Hz, e o transistor dissipa o excesso como calor.

Na fonte chaveada, um transistor (MOSFET ou BJT) corta a corrente dezenas de milhares de vezes por segundo — tipicamente entre 50 kHz e 150 kHz. É essa "chave" liga-desliga em alta frequência que dá nome à topologia. Como a frequência é alta, o transformador de isolamento pode ser minúsculo e leve, e o rendimento sobe muito — por isso praticamente todo aparelho moderno usa fonte chaveada. O preço é a complexidade: cada bloco é um suspeito possível, e é por isso que existe método de teste, e não adivinhação.

Os blocos da fonte na ordem do sinal

Entender a fonte é seguir o caminho da energia da tomada até o conector de saída. Decore esta sequência: ela é também a ordem de suspeitas quando algo falha:

1. Fusível e NTC — a rede entra primeiro por um fusível (proteção contra sobrecorrente) e por um NTC, resistor que limita o pico de corrente da energização;
2. Ponte retificadora — quatro diodos convertem a alternada em corrente contínua pulsante, sempre positiva;
3. Capacitor de bulk — o grande eletrolítico da entrada, que suaviza os pulsos e entrega corrente contínua com ripple (perto de 155V em rede 110V ou 310V em 220V). É o ponto mais perigoso;
4. Transistor chopper (MOSFET ou BJT) — o interruptor de alta frequência que corta a corrente do bulk em pulsos estreitos e rápidos;
5. Transformador de alta frequência — transfere a energia dos pulsos para o secundário com isolamento galvânico. Pequeno porque trabalha em dezenas de kHz;
6. Diodos rápidos de saída (Schottky) — retificam os pulsos do secundário. Operação em alta frequência exige diodos especiais; um diodo comum fritaria;
7. Filtro LC — indutor e capacitores suavizam os pulsos retificados em corrente contínua estável;
8. Realimentação (optoacoplador + TL431 + CI PWM tipo UC384x) — o circuito de controle: o TL431 compara a tensão de saída com a referência, o optoacoplador leva essa informação isolada de volta ao primário e o CI PWM ajusta a largura dos pulsos do chopper para corrigir desvios. É o "cérebro" da fonte;
9. Standby 5V — em fontes ATX e vários aparelhos, um circuito auxiliar sempre energizado mantém 5V disponíveis para acordar o restante da fonte (o famoso 5VSB) — é por isso que o PC responde ao botão power mesmo "desligado".

Ver esse mesmo mapa aplicado a um equipamento concreto ajuda a fixar: o guia de como consertar uma fonte de PC passo a passo caminha por esses blocos dentro de uma fonte ATX real.

As tensões de referência de saída

Toda fonte de potência entrega trilhas de tensão padronizadas. Conhecê-las é o que transforma "não funciona" em "+12V ausente". Na fonte ATX de PC, a referência é esta:

Como medir: com a fonte funcionando, ponta preta na carcaça metálica (terra) e ponta vermelha no fio ou pino da trilha, na escala de corrente contínua — se a leitura ainda é novidade, veja o guia de como funciona o multímetro. Nos primeiros segundos, pequenas variações são normais; defeito é tensão fora da faixa.

Segurança em primeiro lugar

Antes de qualquer teste, a parte que não admite atalho. O capacitor de bulk armazena carga suficiente para uma descarga letal mesmo com a fonte desligada da tomada. E o lado primário fica em potencial flutuante: em relação à terra do seu corpo, qualquer ponto daquele lado pode estar a 127V ou 220V.

• Lâmpada em série: antes da primeira energização de uma fonte aberta (e em todo reparo com peças novas), ligue-a em série com a tomada. Se ainda houver curto, a lâmpada acende forte e limita a corrente; se a fonte está limpa, ela mal brilha. É o freio-de-mão do reparador;
• Descarga do capacitor bulk: desligue da tomada, espere alguns minutos e meça a tensão nos terminais do bulk com o multímetro em corrente contínua. Se houver carga restante, descarregue por um resistor de potência de algumas centenas de ohms — nunca faça curto direto com chave de fenda;
• Primário flutuante: nunca apoie a mão na placa energizada, não meça o primário com osciloscópio aterrado e prefira trabalhar sobre bancada de madeira ou tapete isolante;
• Quando NÃO abrir: se a fonte está selada com etiqueta de garantia, se você nunca segurou um ferro de solda ou se o aparelho vale pouco — não abra. Levar a um técnico costuma ser mais barato que o risco.

A sequência de testes com multímetro

Agora o método: do teste mais barato e rápido ao mais caro. Essa ordem existe para proteger o bolso — trocar peça boa é o erro número um do iniciante. Vale revisar o guia de como testar capacitores eletrolíticos quando chegar no bulk e no filtro de saída.

1. Inspeção visual

De graça e já elimina metade dos casos: capacitor estufado ou vazando, pontos escurecidos, trilha levantada, cheiro de queimado. Anote tudo antes de ligar o multímetro.

2. Fusível

Meça a continuidade do fusível de entrada. Aberto, ele confirma sobrecorrente — e ordena a pergunta que importa: o que a causou? Trocá-lo sem responder é convidar o segundo estrondo.

3. Diodos da ponte retificadora

Na escala de diodo, cada diodo da ponte conduz num só sentido (queda de ~0,5V a 0,7V). Condução nos dois sentidos indica curto — defeito que puxa corrente demais e abre o fusível.

4. Capacitor de bulk

Visual primeiro: topo estufado ou eletrólito vazado condena na hora. Com capacímetro, compare a capacitância com o nominal (tolerância típica de −20%/+20%); com medidor de ESR, confira a resistência interna. Bulk cansado é causa clássica de fonte que liga e desliga.

5. Chopper em curto

Na escala de diodo, meça dreno-fonte do MOSFET nos dois sentidos: leitura próxima de zero nos dois significa chopper em curto — a falha clássica após pico de rede.

6. Alimentação Vcc do CI PWM

Sem tensão de trabalho no pino Vcc do PWM (tipicamente 10V a 20V, conforme o modelo), a fonte não arranca. Ausência aponta para o resistor de startup alimentado pelo bulk ou para o próprio CI.

7. Optoacoplador

O LED interno deve conduzir como um diodo; do lado primário, o fototransistor conduz apenas quando o LED é energizado. Opto aberto interrompe a realimentação: a fonte liga em rajada ou não segura a tensão.

8. Diodos rápidos do secundário

Os Schottky de saída trabalham em alta frequência e desgastam. Teste como diodos: condução num só sentido, com queda típica menor (~0,3V). Diodo em curto derruba a trilha correspondente e costuma levar o PWM junto.

9. Tensões de saída

Com a fonte funcionando e carga conectada, meça cada trilha contra a tabela de referência. Uma trilha morta indica defeito localizado no ramo; tensão baixa em todas aponta para realimentação ou bulk.

10. Ripple (opcional)

Com osciloscópio, mede a ondulação residual sobre a corrente contínua. Ripple alto revela capacitores de filtro cansados ou diodos rápidos ruins. Seja honesto com o orçamento: um multímetro decente resolve 90% do diagnóstico; o osciloscópio é evolução natural, não obrigação de compra.

Os 5 sintomas mais comuns — e o que cada um aponta

Na bancada o cliente traz sintoma, não esquema. Esta tabela liga cada sintoma ao bloco suspeito:

Quando não vale a pena consertar

Honestidade de bancada: nem toda fonte merece reparo. Reavalie ao encontrar placa carbonizada ou trilhas levantadas em área crítica, transformador do conversor queimado (reenrolar exige identificar o núcleo — serviço de outro nível) ou a soma das peças se aproximando do preço de uma fonte usada. A mesma lógica vale para decidir entre DIY e técnico: sem multímetro, sem prática de solda ou com aparelho caro, levar a um técnico é a decisão certa — e não derrota. O guia de manutenção de fontes de notebook e impressoras ajuda a pesar custo e benefício.

Prevenção: a fonte durar anos

• Ventoinha e poeira: ventoinha travada deixa o calor matar os capacitores — limpeza anual com ar seco e pincel é o seguro mais barato;
• Carga mínima: fontes antigas podem exigir carga mínima para regular; operar sem carga causa oscilação;
• Variação de rede: picos e quedas castigam o bulk e o chopper — em rede instável, um bom estabilizador ou no-break protege o investimento;
• Nunca tampar a ventilação: fonte afogada em estante fechada envelhece em meses o que duraria anos.

Resumindo

Fonte chaveada corta a energia em alta frequência para entregar tensões contínuas leves e eficientes. O caminho do sinal — fusível e NTC, ponte, bulk, chopper, transformador de alta frequência, diodos rápidos, filtro LC e realimentação com optoacoplador, TL431 e PWM — é o mesmo mapa que orienta os testes com multímetro, do mais barato ao mais caro, sempre começando pela segurança: lâmpada em série, bulk descarregado e primário respeitado. Para executar a sequência de medições com calma e carga controlada, nada melhor que uma fonte de bancada ajustável de 0 a 30V com 5A ao lado. Assista ao vídeo original do guia:

Se este mapa despertou o interesse pela eletrônica de verdade, o próximo passo é o curso de eletrônica do grupo — da teoria dos blocos à prática de bancada, passo a passo.

Perguntas frequentes

Por que a fonte chaveada é tão menor que a fonte linear?

Porque chaveia a corrente em alta frequência (50 a 150 kHz) em vez de trabalhar em 60 Hz. Transformadores e indutores encolhem drasticamente quando a frequência sobe, então o transformador de isolamento vira uma peça pequena — enquanto na fonte linear ele precisa ser um bloco de ferro pesado para operar na frequência da rede.

Posso testar fonte chaveada com multímetro comum?

Sim, e resolve a maioria dos diagnósticos: continuidade do fusível, teste de diodos da ponte, capacitância do bulk, curto do chopper, tensão de saída e até o LED do optoacoplador. Só o ripple exige osciloscópio — e mesmo ele é opcional na maioria dos reparos.

O que é o standby 5V (5VSB) e por que importa?

É um pequeno circuito auxiliar sempre energizado quando a fonte está na tomada. Ele mantém 5V disponíveis para circuitos de espera — como o botão power do PC — e em muitas fontes é a primeira coisa a verificar quando o aparelho não liga: sem 5VSB, nada acorda.

Por que a fonte liga e desliga sozinha?

O sintoma clássico de realimentação interrompida ou bulk cansado. O circuito de controle (optoacoplador, TL431 ou o próprio PWM) perde a referência e desliga o chopper por proteção; ao cair a tensão, a fonte tenta de novo, num ciclo de rajadas. Teste o bulk e o optoacoplador.

Como descarregar a fonte com segurança antes de mexer?

Desligue da tomada, espere alguns minutos e meça a tensão nos terminais do capacitor bulk com o multímetro em corrente contínua. Se houver carga restante, descarregue por um resistor de potência de algumas centenas de ohms até zerar — nunca faça curto direto com ferramenta ou fio, e lembre-se de que o primário inteiro fica em potencial flutuante.
