O IRF540 é um dos transistores MOSFET de potência mais usados do mundo — presente em fontes chaveadas, inversores, drivers de motor e milhares de projetos de bancada. Se você chegou até aqui procurando o datasheet ou tentando descobrir se aquele componente encostado na sua gaveta ainda serve, este guia reúne o essencial: características, pinagem, teste com multímetro e os cuidados que evitam queimar a peça no primeiro uso.

O que é o IRF540?

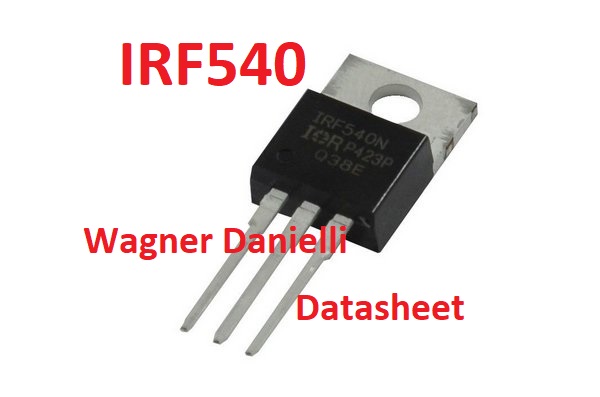

O IRF540 é um MOSFET de potência de canal N em encapsulamento TO-220, originalmente lançado pela International Rectifier (hoje Infineon). Ele funciona como uma chave eletrônica controlada por tensão: ao aplicar uma tensão no terminal de gate (porta), o componente conduz corrente entre os terminais dreno e source — sem as limitações de corrente de base de um transistor bipolar comum.

Essa característica o torna ideal para chaveamento: com um sinal pequeno de um microcontrolador ou circuito de controle, ele liga e desliga cargas de até dezenas de amperes, com perda de energia relativamente baixa quando bem dimensionado.

Características principais do datasheet

Os valores abaixo são os típicos do IRF540 clássico de fabricantes originais. Componentes reembalados ou falsificados podem ter desempenho bem inferior — por isso, para projetos críticos, confira sempre o datasheet do lote específico que você comprou, direto no site do fabricante:

Para baixar o datasheet oficial completo (com curvas, encapsulamento e limites térmicos), procure o código do componente no site do fabricante — Infineon, Vishay e STMicroelectronics mantêm o IRF540 (ou equivalentes) em seus catálogos oficiais.

Pinagem do encapsulamento TO-220

Visto de frente (face plástica, com a face metálica para trás), o IRF540 original segue a sequência padrão:

1. Gate (G) — o terminal de controle, primeiro à esquerda;
2. Drain (D) — o terminal central, ligado internamente à própria carcaça metálica do encapsulamento;
3. Source (S) — o terminal da direita.

Essa pinagem vale para o IRF540 de fabricantes originais, mas é um ponto crítico: outros MOSFETs no mesmo encapsulamento usam sequências diferentes. Antes de soldar, confirme a pinagem exata no datasheet do componente que está na sua mão — inverter gate e dreno numa montagem ligada é uma das formas mais rápidas de queimar a peça. Se quiser aprender a identificar componentes suspeitos antes de energizar, veja nosso guia de como identificar um transistor falsificado.

Como testar o IRF540 com um multímetro

Com um multímetro comum em escala de diodo dá para fazer duas verificações rápidas que pegam a maioria dos defeitos:

1. Teste do diodo interno: meça entre dreno e source nos dois sentidos. O MOSFET canal N tem um diodo intrínseco (corpo) entre source e dreno — em um sentido deve conduzir cerca de 0,4–0,7 V e no outro deve ficar em circuito aberto. Condução nos dois sentidos ou aberto nos dois indica componente queimado.
2. Teste da carga do gate: com o componente desenergizado, encoste o dedo ou uma chave metálica entre gate e dreno por um instante, criando uma carga estática no gate. Ao medir dreno-source novamente, o componente deve conduzir como se estivesse ligado; um toque entre gate e source descarrega e ele volta a ficar aberto.

O passo a passo detalhado, com fotos da escala correta do multímetro, está no nosso guia de teste de MOSFET canal N com multímetro digital. Se ainda não domina o aparelho, comece pelo guia de como funciona o multímetro.

Onde o IRF540 é usado na prática

• Chaveamento de cargas: lâmpadas, fitas de LED, aquecedores e outros consumidores ligados e desligados por circuito de controle;
• Drivers de motor e relés: PWM para controlar velocidade de motores DC, sempre com diodo de proteção em carga indutiva;
• Fontes chaveadas e inversores: o terreno natural do componente, cortando correntes elevadas em alta frequência;
• Cargas eletrônicas e reguladores: projetos de bancada que precisam drenar corrente controlada — frequentemente combinado a reguladores como o LM317 em fontes como a fonte regulável de 0 a 12 V;
• Amplificação de sinal: menos comum no IRF540, que é otimizado para chaveamento; para entender a diferença de comportamento, veja como funciona um transistor (bipolar) comparado ao MOSFET.

IRF540 ou IRL540? Atenção à tensão de gate

Este é o erro mais comum de quem compra o componente pela primeira vez: o IRF540 comum não é logic-level. O RDS(on) de 44 mΩ é garantido com 10 V no gate — com os 3,3 V ou 5 V de saída de um Arduino ou ESP, o componente liga parcialmente, esquenta muito mais do que deveria e pode queimar em carga alta.

Para controlar direto com microcontrolador, o correto é usar um MOSFET logic-level da mesma família, como o IRL540 ou o IRLZ44N (o prefixo L indica compatibilidade com nível lógico), ou então um circuito driver que eleve a tensão do gate para 10–12 V. Em cargas leves e experimentos rápidos o IRF540 até funciona com 5 V, mas é operação fora da especificação — não use assim em projeto definitivo.

Cuidados para não queimar o componente

• Proteção contra estática: o gate do MOSFET é sensível a descargas eletrostáticas. Manuseie pela carcaça, evite tocar os terminais e, em bancada profissional, use pulseira antiestática;
• Resistor de gate: um resistor de algumas centenas de ohms entre o driver e o gate limita picos de corrente de comutação e evita oscilações;
• Limite de VGS: nunca aplique mais de ±20 V entre gate e source — tensões maiores rompem a camada de óxido do gate de forma irreversível;
• Carga indutiva: ao chavear motor, relé ou solenoide, use sempre um diodo de roda livre (flyback) em paralelo à carga, senão a tensão de pico reversa destrói o componente;
• Dissipação: mesmo com RDS baixo, a corrente alta gera calor. Encapsulado TO-220 pede dissipador a partir de poucos watts de perda — calcule a perda (I² × RDS) antes de fechar o projeto;
• Mercado de falsificados: componentes reembalados com marca de fabricante famoso são comuns em marketplaces; para uso sério, compre de distribuidor autorizado e teste antes de instalar.

Quer ir além do datasheet?

Entender o IRF540 é um degrau na escalada da eletrônica de potência: do teste de componente ao projeto de fontes e drivers. Se quiser estruturar esse aprendizado do zero, a vitrine de cursos de eletrônica e manutenção do grupo reúne opções de eletrônica básica a fontes e equipamentos, com acesso 100% online.

Perguntas frequentes

Para que serve o IRF540?

O IRF540 serve como chave eletrônica de potência: ele liga e desliga cargas de até dezenas de amperes a partir de um sinal de tensão no gate. É usado em fontes chaveadas, inversores, drivers de motor e relés, controle de lâmpadas e projetos de bancada que precisam chear corrente alta com perda baixa.

Qual a diferença entre IRF540 e IRL540?

Ambos são MOSFETs canal N de potência, mas o IRL540 é logic-level: conduz bem com 5 V no gate, enquanto o IRF540 comum precisa de cerca de 10 V para atingir a resistência de condução especificada. Para Arduino, ESP e lógica de 3,3/5 V, prefira o IRL540 (ou IRLZ44N) ou use um driver de gate.

Como saber se o IRF540 é original?

Falsificados e reembalados são comuns: sinais incluem marcação borrada ou fora do padrão do fabricante, preço muito abaixo do de distribuidores e desempenho térmico ruim em teste. O primeiro passo é comprar de distribuidor autorizado; depois, teste com multímetro e em carga leve antes de instalar em projeto definitivo.

Como testar o IRF540 sem circuito?

Com o multímetro em escala de diodo: verifique o diodo interno entre dreno e source (conduz num sentido, abre no outro) e teste a carga do gate tocando gate e dreno com o dedo — o componente deve passar a conduzir até descarregar o gate. O passo a passo completo está no guia de teste de MOSFET canal N do portal.

O IRF540 aguenta 33 amperes mesmo?

Somente sob condições ideais: encapsulamento a 25 °C com dissipador perfeito. Na prática, sem dissipador e em ambiente quente, a corrente segura cai para uma fração disso. Dimensione sempre com folga: calcule a potência dissipada (corrente ao quadrado vezes RDS), verifique a curva térmica do datasheet e use dissipador com folga.
