O LM317 é o regulador de tensão ajustável mais famoso da eletrônica: com apenas dois resistores externos, ele transforma uma fonte qualquer em uma saída estável de 1,25 a 37 volts. Se você chegou até aqui procurando o datasheet, a pinagem ou tentando entender por que o seu esquentou no primeiro uso, este guia reúne o essencial — com os números reais do datasheet e os cuidados que evitam queimar o componente.

O que é o LM317?

O LM317 é um regulador de tensão linear ajustável em encapsulamento TO-220 (o mesmo formato do IRF540 e de transistores de potência). Ele mantém uma tensão de saída constante e precisa, definida por dois resistores externos — mesmo que a tensão de entrada varie ou que a carga consuma mais ou menos corrente.

Diferente de um diodo zener ou de um divisor de tensão simples, o LM317 não "desmaia" quando a carga puxa corrente: o CI compara continuamente a tensão de saída com sua referência interna de 1,25 V e compensa qualquer variação. É por isso que ele aparece em fontes de bancada, carregadores de bateria, pré-reguladores e praticamente qualquer projeto que precise de uma tensão limpa e ajustável.

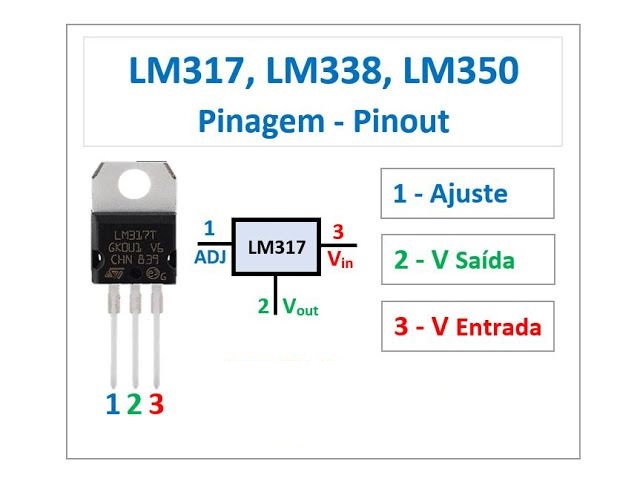

Pinagem do encapsulamento TO-220

Visto de frente (face plástica com a marcação do fabricante, aba metálica para trás), os pinos do LM317 seguem a sequência abaixo — atenção, porque ela é diferente da dos transistores comuns e dos reguladores da série 78xx:

1. ADJ (ajuste) — o pino da esquerda, ligado ao divisor de resistores que define a tensão de saída;
2. VOUT (saída) — o pino central;
3. VIN (entrada) — o pino da direita, ligado à fonte de alimentação bruta.

Um detalhe que pouca gente lembra: a aba metálica do encapsulamento também é VOUT, conectada internamente ao pino central. Se você fixar o CI em um dissipador metálico que toque outra parte do circuito, cria um curto. Isole a aba com uma arruela mica ou use um encapsulamento isolado (a variante TO-220FP tem a aba isolada de fábrica).

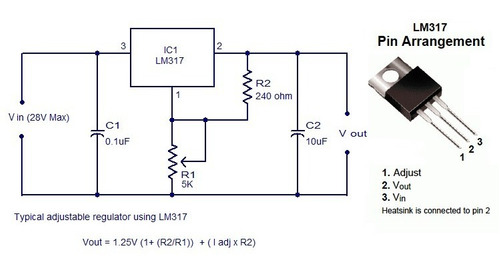

Esquema de ligação e cálculo da tensão de saída

O circuito mínimo usa um resistor R1 entre os pinos VOUT e ADJ (o datasheet sugere 240 Ω) e um resistor R2 entre ADJ e o terra. A tensão de saída é definida pela fórmula:

VOUT = 1,25 V × (1 + R2 ÷ R1)

Na prática, o termo da corrente de ajuste (cerca de 50 a 100 µA que sai pelo pino ADJ) é desprezível com R1 = 240 Ω, e a fórmula acima é suficiente para ajuste fino com um trimpot em R2.

A tabela abaixo traz valores comerciais de R2 (com R1 = 240 Ω) para as tensões mais pedidas em bancada:

Para saída ajustável em bancada, o ideal é usar um trimpot multivoltas de 5 ou 10 kΩ em R2 — assim você varre de 1,25 V até a tensão máxima que a entrada permite. Os dois diodos (1N4001 ou equivalente) no esquema do datasheet protegem o CI quando a saída tem capacitor grande e a entrada é desligada de repente — não os remova em fontes sérias.

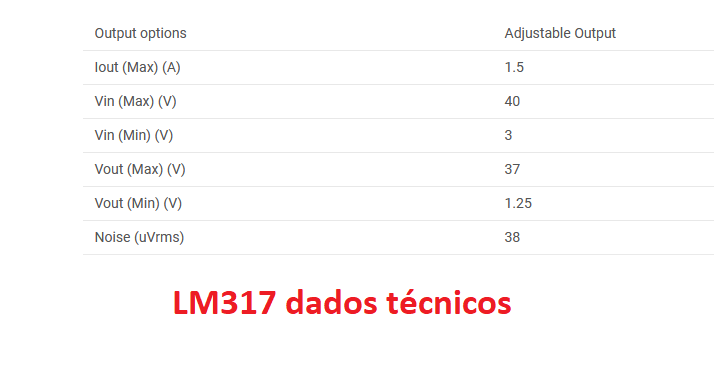

Características principais do datasheet

Os valores abaixo são os do LM317 clássico de fabricantes originais (TI, onsemi, STMicroelectronics). Componentes reembalados podem fugir bastante da especificação — confira sempre o datasheet do lote específico:

Para baixar o datasheet oficial completo (com curvas térmicas, encapsulamentos e circuitos de aplicação), procure "LM317 datasheet" no site do fabricante — TI (ti.com), onsemi e STMicroelectronics mantêm o componente em seus catálogos oficiais. Evite links de download de terceiros: datasheets hospedados fora do fabricante podem ser de versões antigas ou alterados.

Dissipação de calor: a conta que ninguém faz

Esta é a causa número um de "o LM317 queimou sem motivo". Como ele é um regulador linear, a energia que sobra entre a entrada e a saída vira calor no próprio CI:

Potência dissipada = (VIN − VOUT) × corrente da carga

Exemplo real: você alimenta com 24 V e ajusta a saída para 12 V, alimentando uma carga de 0,5 A. A potência dissipada é (24 − 12) × 0,5 = 6 watts — no mínimo em um dissipador pequeno. Se a carga for 1 A, são 12 W: já é território de dissipador médio com ventilação. O mesmo CI, alimentado com 15 V para saída de 12 V a 0,5 A, dissipa só 1,5 W e trabalha morno sem dissipador.

Regra prática de bancada: mantenha a entrada no mínimo necessário (some ~3 V à tensão de saída desejada e arredonde para a fonte disponível), dimensione o dissipador com folga e desconfie se o CI estiver quente demais para segurar o dedo — na dúvida, meça com um termômetro infravermelho ou reduza a diferença de tensão.

Onde o LM317 é usado na prática

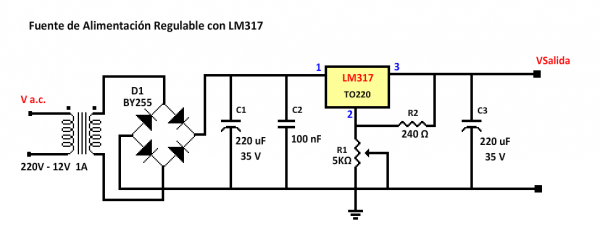

• Fontes de bancada ajustáveis: o terreno clássico do CI — nosso guia de como construir uma fonte regulável de 0 a 12 V usa exatamente essa arquitetura, e há projetos maiores como a fonte de bancada de 0 a 30 V com 5 A para quem precisa de mais corrente;
• Pré-reguladores: estabilizar a entrada antes de um segundo estágio, como explicado no guia de projeto de fontes reguláveis e fixas;
• Carregadores simples de bateria: limitando corrente e tensão de carga com poucos componentes extras;
• Referências e polarização: alimentar sensores e estágios sensíveis a variação de tensão;
• Fonte de corrente constante: ligando a carga em série com R1, o LM317 vira uma fonte de corrente de valor definido — útil para LEDs de potência e carga lenta de baterias.

LM317, LM317T e AMS1117: não confunda

No mercado aparecem vários "primos" do componente, e misturá-los é um erro clássico:

• LM317 é a família; LM317T é simplesmente a versão em encapsulamento TO-220, a mais comum em lojas de eletrônica. São intercambiáveis;
• LM317T-DG / LM317AT são variantes com especificações de precisão e temperatura diferentes — confira o sufixo no datasheet antes de usar em projeto crítico;
• AMS1117-ADJ (SOT-223) é outro regulador: é LDO (queda de apenas ~1,1 a 1,3 V), comporta até 1 A e usa pinagem diferente (e a aba dele é VOUT como no LM317, mas os pinos laterais trocam posição). Não dá para substituir um pelo outro sem refazer a placa e revisar o cálculo.

Para entender a eletrônica que está por trás do controle do CI — a referência de 1,25 V e o transistor interno que faz o "trabalho pesado" — vale a leitura de como funciona um transistor.

Como testar o LM317 com multímetro

Fora do circuito, o multímetro dá poucas informações: entre VIN e VOUT há um diodo interno (conduz num sentido, abre no outro), e o restante depende do CI estar em condução — teste limitado. As verificações que realmente valem:

1. Energizado, sem carga: meça a tensão entre VOUT e ADJ (pinos central e da esquerda). Um LM317 saudável mostra a referência de 1,25 V com boa precisão. Valor muito diferente ou zerado indica CI queimado ou alimentação fora da faixa (a entrada precisa estar ~3 V acima da saída);
2. Circuito completo em funcionamento: compare a tensão de saída medida com a calculada pelos resistores (1,25 × (1 + R2/R1)). Saída instável ou que "anda" conforme a carga indica resistores ruins, solda fria ou CI em proteção térmica;
3. Térmico: em carga, se o CI esquenta em segundos, a dissipação está mal dimensionada — refaça a conta da seção de calor.

Quem ainda não tem prática com o aparelho encontra no portal o guia de como testar componentes com o multímetro e, para soldar ou trocar o CI, o passo a passo de como trocar um CI com a estação de solda.

Cuidados para não queimar o componente

• Respeite a queda mínima: sem pelo menos ~3 V de diferença entre entrada e saída, o LM317 não regula — e quem o substitui por um AMS1117-ADJ sem rever o circuito descobre isso na pior hora;
• Capacitores do datasheet: 0,1 µF na entrada e 1 µF na saída (perto dos pinos) estabilizam o CI; com cargas capacitivas grandes, mantenha os diodos de proteção do circuito de aplicação oficial;
• R1 perto do CI: o resistor de 240 Ω deve ficar colado ao encapsulamento, com trilhas curtas — afastar a referência do CI é convite à instabilidade;
• Abdome metálico isolado: ao parafusar em dissipador, use mica + arruela plástica (ou compre a versão isolada TO-220FP), senão o VOUT da aba curta com o chassi;
• Falsificados: os mesmos sinais dos transistores reembalados valem para CIs de potência — marcação borrada, preço suspeito e aquecimento fora da conta. Vale o mesmo conselho do guia de como identificar componente falsificado: distribuidor autorizado e teste antes de instalar.

Quer ir além do datasheet?

Do teste de componente ao projeto de fontes completas, a eletrônica de bancada se constrói em degraus. Se quiser estruturar esse aprendizado do zero, a vitrine de cursos de eletrônica e manutenção do grupo reúne opções de eletrônica básica a fontes e equipamentos, com acesso 100% online.
