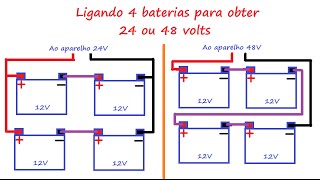

Ligando 4 baterias para obter 24 ou 48 volts ligações série e paralelo

Onde a ligação de baterias aparece na vida real

Quatro baterias de 12V resolvem problemas bem diferentes. Um nobreak usa duas baterias em série para obter os 24V que a placa dele espera; um sistema solar off-grid trabalha com banco de 48V; um som automotivo forte paralela baterias para ganhar capacidade; um carrinho de golfe, com 36V. Até o brinquedo de quatro pilhas em fileira usa série para somar tensão.

A pergunta é direta: como ligar 4 baterias de 12V para obter 12V, 24V ou 48V — e o que muda em cada ligação? A resposta curta: em série as tensões somam, em paralelo as capacidades somam, e a energia total é sempre a mesma. A resposta completa — regras de segurança, testes e erros que destroem o banco em semanas — separa a montagem que dura anos do risco de incêndio.

As três grandezas: tensão, capacidade e energia

Toda decisão sobre baterias passa por três grandezas — a analogia da água fixa cada uma:

• Tensão (V) é a pressão elétrica — a altura do reservatório empurrando a água pela mangueira. 12V empurra com mais força que 6V;
• Capacidade (Ah) é a carga armazenada — o volume do reservatório. 7Ah fornecem 7 ampères por 1 hora, ou 1 ampère por 7 horas;
• Energia (Wh) é o trabalho total — tensão multiplicada pela capacidade. É ela que diz quanto tempo o banco alimenta o seu equipamento.

Com uma bateria comum de 12V e 7Ah: 12 × 7 = 84Wh; quatro delas guardam, juntas, cerca de 336Wh — número que não muda com a ligação. Detalhe que confunde: Ah sozinho não diz energia — 7Ah em 12V (84Wh) e 7Ah em 48V (336Wh) são mundos diferentes. E antes que pergunte: tensão alta queima LED sem resistor; o excesso precisa ser limitado, como mostra o guia de como calcular o resistor para LED.

Ligação em série: as tensões somam

Na série, a corrente passa por uma bateria e depois pela outra, em fila única. O efeito: as tensões se somam e a capacidade fica igual à de uma bateria só. Quatro baterias de 12V em série entregam 48V e continuam com 7Ah, porque a limitação de corrente é de uma bateria só.

A montagem, em palavras de manual: ligue o positivo da primeira bateria no negativo da segunda, o da segunda no da terceira, o da terceira no da quarta. Sobram dois terminais livres: o negativo da primeira é o negativo do banco e o positivo da quarta é o positivo do banco. Entre eles, 48V — e o mesmo raciocínio com duas baterias produz os 24V do nobreak.

Duas consequências que ninguém conta: em série o banco inteiro limita-se à bateria mais fraca — a mesma corrente passa por todas, e uma ruim drena as outras. E polaridade invertida não soma: subtrai. Uma invertida num banco de 48V derruba a tensão para 24V e ainda carrega invertida — erro clássico de nobreak.

Ligação em paralelo: as capacidades somam

No paralelo, as baterias dividem a corrente do circuito. O efeito: as capacidades se somam e a tensão fica igual à de uma bateria só. Quatro baterias de 12V e 7Ah em paralelo formam um banco de 12V e 28Ah — quatro vezes mais autonomia, com a mesma tensão de sempre.

A montagem: todos os positivos juntos, todos os negativos juntos. Regra dura: paralele somente mesma tensão, mesmo tipo e níveis de carga próximos. O motivo é físico: tensões diferentes em paralelo criam corrente circulante — a mais carregada força corrente na menos carregada mesmo com nada ligado. Diferença pequena vira aquecimento; diferença grande vira curto, com risco de incêndio e explosão.

Tabela: as combinações possíveis com 4 baterias de 12V

Com quatro baterias idênticas de 12V e 7Ah há três ligações equilibradas (e uma com só três):

Repare na energia: 336Wh em todas as ligações completas — a ligação não cria energia, só muda o formato da entrega. A resposta à pergunta clássica qual ligação dura mais?: em energia, nenhuma. Dura mais, em horas, quem entrega a tensão do equipamento com a maior capacidade — 28Ah em 12V toca por quatro vezes mais tempo que 7Ah em 12V.

Combinação mista: série + paralelo (2S2P)

Às vezes nenhuma ligação pura resolve: o equipamento pede 24V com mais autonomia que duas em série dão. A saída é misturar — monte dois pares em série de 24V e ligue esses dois pares em paralelo. Resultado: banco de 24V e 14Ah.

A disciplina é redobrada: dentro de cada par em série, baterias pareadas por marca, modelo, idade e carga; os dois pares só se paralelam com a mesma tensão. Monta um par, monta o outro, mede cada par — só então junta tudo, com fusível por ramo.

Regras de ouro do banco de baterias

As regras que separam o banco seguro do acidente anunciado:

• Nunca paralele baterias com tensões ou níveis de carga diferentes. A diferença vira corrente circulante interna: aquecimento e risco de incêndio. Mediu diferente? Carregue até igualar;
• Baterias da mesma marca, modelo, capacidade e idade. Em série, a mais fraca limita e drena as demais; em paralelo, as novas são sugaradas pelas velhas.
• Na série, a mais fraca manda. O banco inteiro performa como a pior da fileira — trocar uma só num banco de quatro velhas é remendo caro;
• Fusível em cada string, colado no terminal positivo. Um curto em banco de baterias não avisa: ele solda por arco;
• Cabo dimensionado para a corrente real: até 10A contínuos use 2,5mm²; até 25A, 6mm². Cabo esquentando é cabo pedindo socorro;
• Identifique a polaridade antes de desmontar o banco antigo: fita e caneta custam segundos; um terminal invertido em série custa um banco.

Qual configuração para qual uso

Escolha pela tensão do equipamento:

• Nobreak comum de 24V: duas baterias de 12V em série — o caso mais frequente em assistência; trocar só a que estufou quase sempre falha, porque a companheira está cansada;
• Nobreaks e UPS maiores (48V): quatro em série — mesma lógica, mais tensão, menos corrente;
• Energia solar: sistemas buscam banco de tensão alta (24V ou 48V): mesma potência, corrente menor, cabos mais finos. Geração e transformação de energia são o tema do guia de eletromagnetismo: como funcionam gerador e motor;
• Som automotivo: o carro é padrão 12V, então a meta é capacidade — paralelo para tocar mais tempo com o motor desligado.
• Conversão para outra tensão: banco de 24V ou 48V alimentando circuito de 12V pede regulador — dimensionar essa etapa tem método, como mostra o guia de cálculo de regulador de tensão usando resistores.

Medindo o banco com multímetro

O multímetro é o estetoscópio do banco — três medições respondem quase tudo:

1. Tensão do banco em vazio: um banco de 24V recém-carregado deve mostrar cerca de 25V a 26V; bem abaixo disso, está descarregado ou esconde uma fraca na fileira;
2. Tensão de cada bateria individual: meça uma a uma, sem desmontar: em série, todas devem parecer — a pergunta-chave é cada uma dar os seus 12V;
3. Desequilíbrio entre baterias: em série, diferença acima de 0,2V é alerta — sob carga aparece maior, porque a fraca despenca primeiro.

Se o multímetro ainda rende dúvidas, o guia de como funciona o multímetro explica escala e leitura com calma. Regra de bancada: pontas firmes e mãos fora da trajetória entre os terminais.

Carregamento do banco de baterias

A regra central: o carregador precisa entregar a tensão do banco inteiro. Para chumbo-ácidas de 12V, a absorção fica entre 14,4V e 14,8V por bateria — logo, um banco de 24V em série pede carregador de 28,8V a 29,6V e um de 48V pede 57,6V a 59,2V. Carregar uma a uma com carregador de 12V num banco em série não acontece: desmonte e carregue cada uma com balanceamento, ou use o carregador do banco.

Na corrente, a recarga lenta é a amiga do chumbo-ácido: regra clássica é cerca de 10% da capacidade — 7Ah pedem ~0,7A. Carregador rápido aquece, destila eletrólito e encurta a vida: é para emergência. E o inadmissível: carregar banco em paralelo desbalanceado.

Carregadores são fontes chaveadas: mesma poeira, mesmos picos, mesmos capacitores cansados. O guia de manutenção de fontes de notebook e impressoras vale por analogia para eles. Para testes em bancada, uma fonte ajustável de 0 a 30V com 5A simula carga com segurança.

Segurança em primeiro lugar

Banco de bateria não perdoa distração — três ameaças reais, sem alarmismo:

• Corrente de curto. Uma chumbo-ácida entrega centenas de amperes num curto direto — corrente de solda por arco, com queimadura grave. Tire anel, relógio e corrente; use ferramenta de ponta isolada; tape o positivo que sobrar com fita;
• Gás hidrogênio. Na carga, as chumbo-ácidas liberam hidrogênio inflamável e explosivo: carregue e trabalhe ventilado, longe de chama e faísca;
• Ácido sulfúrico. O eletrólito corrói tecido e pele: manuseie bateria aberta com óculos e luvas; se derramar, neutralize com bicarbonato. Estufada ou trincada vai para a reciclagem.

Os 5 erros mais comuns

Os reparos que chegam na bancada todo mês:

1. Misturar bateria velha com nova. A velha arrasta a nova para o seu nível em semanas: troque o jogo ou pareie por estado medido.
2. Inverter a polaridade de uma bateria na fileira em série. O banco não soma 48V: uma invertida subtrai, e o resultado é tensão menor e uma bateria carregando invertida. Banco que não segura carga depois de remontado pede conferência do sentido de cada uma;
3. Paralelar com uma bateria morta no meio. A morta vira carga para as saudáveis, que a carregam sem você perceber — a autonomia some;
4. Cabo fino demais para a corrente. Aquecimento no cabo é energia virando fogo: dimensione pela corrente de pico, não pela média;
5. Banco sem fusível. O fusível é o que separa um descuido de um arco de centenas de amperes: custa centavos; o acidente não.

Tabela: sintoma, causa provável e primeiro teste

Banco se comportando mal? Meça antes de trocar:

A disciplina é a de qualquer diagnóstico: do barato ao caro, do simples ao complexo. Quem já reparou fonte sabe que trocar peça no escuro sai caro — vale a leitura do concerto de fonte de PC passo a passo.

Quando não compensa fazer em casa

Honestidade de oficina: nem todo banco é projeto caseiro. Bancos de nobreak de servidor, sistemas solares e montagens acima de algumas dezenas de amperes merecem um técnico — o peso, a energia armazenada e a responsabilidade por um incêndio em instalação fixa não cabem num improviso. E bateria estufada ou vazando tem destino certo: a reciclagem.

Resumindo

Ligar 4 baterias é decidir qual grandeza somar: série soma tensão (4×12V = 48V), paralelo soma capacidade (4×7Ah = 28Ah), 2S2P divide a diferença (24V com 14Ah). A energia total (~336Wh) é a mesma em qualquer ligação: escolha pela tensão do equipamento. Regras que salvam o banco: baterias iguais, níveis iguais antes do paralelo, fusível por string, cabo dimensionado, multímetro em mãos. Assista ao vídeo original:

Se a lógica dos bancos abriu apetite para ir além, o curso de eletrônica do grupo leva você da teoria à bancada, com o mesmo padrão dos guias do portal.

Perguntas frequentes

Posso ligar baterias com capacidades diferentes em paralelo?

Não é recomendado. Capacidades diferentes significam pontos de carga diferentes: a menor enche e esvazia antes, a maior nunca completa direito e a corrente se divide desigual. Se inevitável, use a mesma química e níveis iguais — mas a resposta de engenharia é: paralele somente baterias idênticas.

Qual ligação dura mais: série ou paralelo?

Em energia, nenhuma. Quatro baterias de 12V e 7Ah guardam cerca de 336Wh em qualquer configuração — a ligação só muda o formato da entrega. Para um equipamento de 12V, o paralelo com 28Ah dura quatro vezes mais que uma bateria só.

Posso carregar um banco de 24V com um carregador de 12V?

Não com o banco montado em série — o carregador de 12V não eleva um banco de 24V. As opções: desmontar e carregar cada bateria individualmente, igualando os níveis antes de remontar; ou usar carregador de 24V (28,8V a 29,6V na absorção).

Uma bateria do banco em série queimou. Posso trocar só ela?

Tecnicamente sim, mas a conta quase nunca fecha: a nova entra cheia de vida no meio de três desgastadas, e a mais fraca continua mandando no desempenho. O recomendado é trocar o jogo; a alternativa é medir todas e parear as mais próximas.

Se eu ligar uma bateria de 12V em paralelo com uma de 24V, a tensão soma?

Não — e essa é a montagem proibida. Paralelo não soma tensão: exige tensões iguais. Ligar 12V em paralelo com 24V cria corrente violenta da maior para a menor, com risco de incêndio e explosão. Para somar tensões existe uma única ligação: a série, com baterias iguais.
