Como calcular resistor para led

O LED é o componente mais usado por quem começa em eletrônica — e também o que mais queima por ligação errada: ligado sem resistor, ou com um de valor inadequado. A boa notícia é que o cálculo do resistor certo é simples e leva menos de um minuto, com a Lei de Ohm. Neste guia completo você aprende como calcular resistor para LED passo a passo: a fórmula explicada, a tabela de tensão direta por cor, o cálculo pronto para fontes de 5 V, 9 V e 12 V, a potência do resistor e as ligações em série e em paralelo — sempre com exemplos reais de bancada.

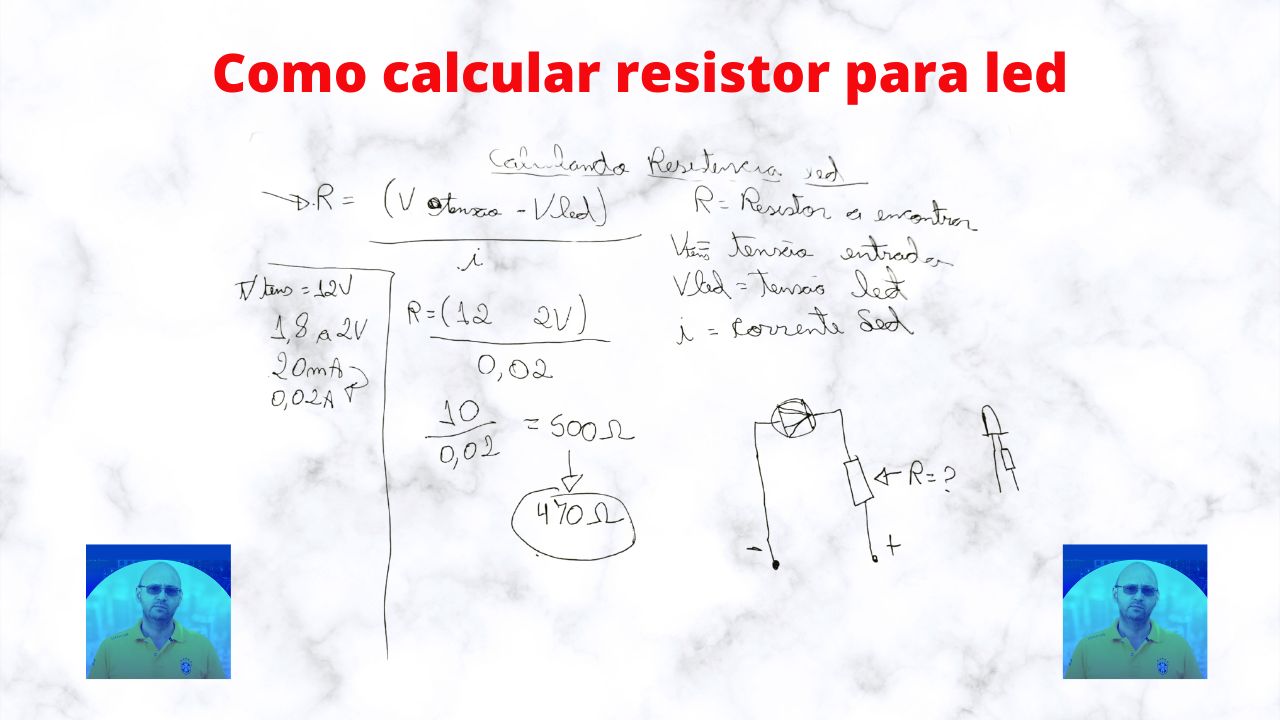

O vídeo original sobre o assunto

O vídeo original do post segue no ar e mostra o cálculo sendo feito na prática:

Abaixo, o texto detalha cada passo do cálculo com tabelas prontas para consulta.

Por que o LED precisa de resistor?

O LED é um diodo emissor de luz — ou seja, um diodo que, ao conduzir corrente na direção correta, emite fótons. Como todo diodo, ele não limita a própria corrente: uma vez que a tensão aplicada supera a tensão direta dele (V_LED), a corrente sobe de forma descontrolada. Diferente de uma lâmpada incandescente, que tem resistência interna e se autorregula, o LED comporta-se como uma comporta aberta: sem um resistor em série para limitar a corrente, ele passa do limite máximo em milissegundos e queima — às vezes com estalo, às vezes apagando de vez.

Por isso a regra de ouro da eletrônica básica: LED sempre em série com um resistor, calculado para a fonte e para o modelo do LED. Se a família do componente ainda é novidade, o guia de tipos de diodo e para que servem mostra onde o LED se encaixa, e o da diferença entre diodo comum e LED explica por que um emite luz e o outro não.

A fórmula para calcular o resistor do LED

Todo o cálculo é a Lei de Ohm aplicada ao resistor, que "absorve" a diferença entre a tensão da fonte e a tensão do LED, deixando passar só a corrente desejada:

R = (V_fonte − V_LED) / I_LED

Onde:

• V_fonte — tensão da fonte de alimentação (5 V do Arduino, 9 V da bateria, 12 V da fonte de bancada);
• V_LED — tensão direta típica do LED, que varia por cor (tabela na próxima seção);
• I_LED — corrente de trabalho do LED, em ampere (20 mA = 0,02 A para o LED 5 mm comum);
• R — resistência, em ohms (Ω).

Exemplo passo a passo: LED vermelho em 5 V

Vamos ao caso mais comum da bancada: um LED vermelho ligado nos 5 V de uma saída do Arduino ou de uma fonte USB.

1. Identifique a tensão da fonte: V_fonte = 5 V;
2. Consulte a tensão do LED: vermelho tem V_LED típica de 2 V;
3. Defina a corrente de trabalho: 20 mA = 0,02 A (padrão do LED 5 mm comum);
4. Aplique a fórmula: R = (5 − 2) / 0,02 = 3 / 0,02 = 150 Ω;
5. Escolha o valor comercial: 150 Ω existe na série E12, então o valor calculado já é o comercial. Na prática, é comum usar 220 Ω para dar folga de segurança — o LED acende um pouco menos, mas dura muito mais.

Perceba a lógica: o resistor "segura" 3 V para que sobrem os 2 V que o LED precisa. Com fonte de 9 V, o mesmo LED exigiria resistor bem maior — a próxima seção traz os valores típicos por cor e a tabela pronta para as fontes mais usadas.

Tensão direta do LED por cor

A tensão direta (V_LED) não é igual para todos os LEDs — ela depende principalmente do material semicondutor usado na junção, e é por isso que cada cor tem uma faixa típica:

Aviso honesto: estes valores são faixas típicas, não números exatos. Um LED vermelho de um fabricante pode ter 1,8 V e de outro 2,1 V. Quando o datasheet do componente está disponível, sempre prevalece o datasheet; sem ele, use os valores da tabela com folga: resistor um pouco maior nunca queimou LED.

Qual corrente usar no cálculo?

A corrente de trabalho é a outra variável da fórmula, e ela também segue padrões por tipo de LED:

• LED 5 mm comum: 20 mA é o valor clássico de projeto — brilho pleno sem risco;
• LED de alto brilho (high-brightness): 10 a 15 mA já produzem muita luz; além disso o aquecimento reduz a vida útil;
• LEDs SMD (0805, 0603, 0402): costumam trabalhar com menos corrente — alguns em 5 a 20 mA conforme o modelo;
• LEDs de potência (1 W, 3 W ou mais): são outra categoria, alimentados com correntes de centenas de miliampères e exigindo dissipação de calor — não se dimensionam com a fórmula simples deste guia.

Sem datasheet, 20 mA é uma aposta segura para o LED 5 mm comum. Quer confirmar a corrente real do seu circuito? O guia de como medir a corrente com o multímetro mostra como abrir o circuito e medir em série.

Tabela de cálculo pronto: fonte 5 V, 9 V e 12 V

Para os casos mais comuns, a tabela abaixo já traz o resistor calculado e o valor comercial da série E12 mais próximo sempre arredondado para cima — porque mais resistência significa menos corrente, e menos corrente significa mais segurança para o LED. Os cálculos usam I_LED = 20 mA:

Arredondar para cima baixou a corrente real para algo entre 17 e 19 mA — diferença de brilho imperceptível e margem de segurança contra variações da fonte e do próprio LED. Fonte de outro valor? Aplique a fórmula da seção anterior.

Potência do resistor: o detalhe que queima a protoboard

Escolher o valor em ohms não basta — o resistor também precisa suportar a potência que nele será dissipada em forma de calor. A potência é calculada com:

P = V_resistor × I_LED

No nosso exemplo (5 V, LED de 2 V, 20 mA):

• V_resistor = 5 − 2 = 3 V;
• P = 3 × 0,02 = 0,06 W;
• O resistor comum de 1/4 W (0,25 W) — o mais barato e mais vendido — atende com folga de mais de quatro vezes.

E quando precisa de 1/2 W ou mais? Quando a fonte é alta e o resistor fica pequeno: um LED de 2 V em fonte de 9 V com resistor de 150 Ω dá 47 mA e 0,33 W — o resistor de 1/4 W esquenta demais e degenera; o correto é 1/2 W. Regra prática: dimensione a potência com pelo menos o dobro da calculada. Fontes de tensão alta com resistores de baixo valor pedem atenção redobrada — um regulador como o LM317 ajuda a trabalhar sempre com a tensão certa.

LEDs em série: um resistor para o conjunto

Em série, os LEDs dividem a tensão da fonte: as tensões diretas somam. A fórmula fica:

R = (V_fonte − n × V_LED) / I_LED

Exemplo real: três LEDs vermelhos de 2 V em uma fonte de 12 V:

• Total dos LEDs: 3 × 2 V = 6 V;
• Sobra para o resistor: 12 − 6 = 6 V;
• R = 6 / 0,02 = 300 Ω → comercial E12 para cima: 330 Ω.

O limite prático é a matemática: a soma das tensões dos LEDs precisa ficar bem abaixo da tensão da fonte, para sobrar tensão ao resistor regular a corrente. Quatro LEDs brancos de 3,3 V somam 13,2 V — mais do que uma fonte de 12 V tem: o conjunto nem acende. Em série, todos funcionam com a mesma corrente — boa prática usar LEDs da mesma cor e modelo.

LEDs em paralelo: a regra de ouro que ninguém te conta

Aqui está o erro mais comum — e o mais caro — de quem monta painel com vários LEDs: ligar quatro ou cinco LEDs em paralelo e colocar um único resistor para o conjunto. Não faça isso. A razão é física: como cada LED tem uma tensão direta levemente diferente (mesmo de mesmo lote e mesma cor), o ramo com o LED de menor V_LED conduz mais corrente, aquece mais, conduz ainda mais e queima primeiro. Depois de queimado, a corrente dele passa para os vizinhos, que queimam em sequência — o famoso efeito cascata.

A regra de ouro: em paralelo, um resistor por ramo. Cada LED (ou ramo em série) tem o seu próprio resistor calculado, como se fosse um circuito único, e a fonte fornece a soma das correntes — quatro ramos de 20 mA pedem 80 mA. Para controlar brilho com precisão em bancada, potenciômetros como divisor de tensão são uma alternativa elegante a trocar resistores a cada teste.

Como identificar ânodo e cátodo do LED

O LED só conduz — e só acende — quando ligado na polaridade correta. Identificar os terminais é fácil:

• Perna longa = ânodo (+), a perna que vai em direção ao positivo da fonte;
• Perna curta = cátodo (−), que vai ao negativo;
• Chanfro na base da carcaça = lado do cátodo — útil quando as pernas já foram cortadas;
• Plaquinha de circuito impresso: o lado chanfrado do desenho do LED marca o cátodo.

Na dúvida, o multímetro resolve: no modo diodo, ponta vermelha no ânodo e preta no cátodo — o LED acende fracamente, porque a corrente de teste é baixa. Inverta as pontas se não acender; a leitura no display é uma boa aproximação da tensão direta do LED. O guia de como funciona o multímetro detalha o modo diodo e as demais funções.

Ligações úteis na prática

Com o cálculo dominado, estes são os circuitos com LED que você vai montar com mais frequência:

• LED no Arduino (brilho ajustável com PWM): ligue o ânodo ao pino digital do Arduino (ex.: pino 9) através de um resistor de 220 a 330 Ω e o cátodo ao GND. Com analogWrite(pino, valor), valores de 0 a 255 controlam o brilho por PWM — o LED varia de apagado a pleno sem nenhum componente extra. O guia do que é necessário para iniciar com Arduino lista o kit básico para esses testes;
• LED RGB: são três junções (vermelho, verde e azul) no mesmo encapsulamento, com quatro pernas — ânodo comum ou cátodo comum. Cada cor recebe o seu próprio resistor (as três cores têm tensões diretas diferentes!), e misturando os brilhos com PWM você gera qualquer cor;
• Fita endereçável WS2812 (LEDs programáveis): trabalha com 5 V e recebe dados por um único fio; a prática recomendada é um resistor de 300 a 470 Ω em série no pino de dados (protege o primeiro LED dos picos) e GND comum entre controlador e a fita. Para fitas longas, alimentação externa dedicada — os 5 V do Arduino não sustentam dezenas de LEDs acesos.

Os 6 erros mais comuns ao ligar LED

Esta tabela resume o que mais se vê em bancada de iniciante — e a consequência real de cada erro:

Segurança na bancada

Todos os cálculos deste guia valem para circuitos de baixa tensão com fonte isolada — baterias, fontes USB, fontes de bancada ajustáveis e placas como o Arduino. Nunca ligue LED direto na rede de 127/220 V: a tensão da rede é fatal e o circuito exigiria projeto com componentes de potência, fora da eletrônica de iniciante. Prefira fontes com limitação de corrente nos testes — ela salva muitos componentes.

Quer ir além do LED na protoboard?

O cálculo do resistor para LED é a porta de entrada da eletrônica prática — o mesmo raciocínio da Lei de Ohm se repete em divisor de tensão, polarização de transistores, dimensionamento de fontes e muito mais. Se quiser estruturar esse aprendizado com direção e projetos guiados, a vitrine de cursos de eletrônica e manutenção do grupo reúne opções de eletrônica básica a projetos completos, com acesso 100% online.

Perguntas frequentes

Qual resistor usar para LED em 5 V?

Depende da cor do LED: para LED vermelho, âmbar ou verde comum (2 V), o cálculo dá 150 Ω na corrente de 20 mA, e na prática é comum usar 220 Ω para dar folga. Para LED azul ou branco (3,3 V), o calculado é 85 Ω e o comercial recomendado é 100 Ω. A fórmula é R = (5 − V_LED) / 0,02.

Posso ligar LED sem resistor?

Não recomendado — em geral o LED queima em segundos, porque nada limita a corrente. A única exceção são circuitos cuja fonte já limita a corrente a menos de 20 mA (alguns pinos e módulos específicos), situação rara em projetos de iniciante. Para qualquer fonte comum (bateria, USB, fonte de bancada), use sempre o resistor em série.

Como saber a tensão do meu LED?

Pela cor: vermelhos usam 1,8–2,2 V, âmbares 2,0–2,4 V, verdes 2,2–2,8 V, azuis e brancos 3,0–3,6 V. Se tiver o datasheet do modelo, use o valor dele — ele é o correto. Na dúvida, o multímetro no modo diodo mostra a tensão direta aproximada no display enquanto o LED acende fracamente.

Um resistor serve para vários LEDs?

Em série, sim: um único resistor serve ao conjunto, desde que a soma das tensões dos LEDs fique bem abaixo da tensão da fonte. Em paralelo, não: cada LED precisa do seu próprio resistor, pois pequenas diferenças de tensão direta entre eles desbalanceiam a corrente e queimam um a um.

Meu LED está fraco, o que faço?

A causa mais comum é um resistor de valor alto demais — confira se ele está calculado para a fonte. Outras causas: fonte fraca ou com tensão abaixo do esperado, corrente de projeto baixa (LEDs high-brightness ficam ótimos com 10–15 mA, mas a 2 mA ficam apagados) e resistores em série somando valores. Meça a corrente real com o multímetro em série e compare com os 20 mA de projeto.
