O potenciômetro é um componente que todo mundo já usou sem saber o nome: é a peça por trás do controle de volume do rádio, do ajuste de brilho de uma tela e do botão que regula a temperatura de um ferro de solda. Na eletrônica, ele é um resistor de valor ajustável — em vez de ter resistência fixa como os resistores comuns, permite variar a resistência (e por isso a tensão) girando um eixo ou deslizando uma alavanca. Este guia explica o que é um potenciômetro, como ele funciona por dentro, como identificar seus terminais e tipos, e como usá-lo em projetos reais com LED e Arduino.

O que é um potenciômetro

Um potenciômetro é um resistor com um terceiro contato móvel, chamado cursor (ou wiper, em inglês). Ele tem sempre 3 terminais: os dois extremos de uma pista resistiva fixa e o cursor, que desliza sobre essa pista. Girando o eixo, você muda a posição do cursor — e com ela a resistência entre o cursor e cada extremo. Somando as duas partes, a resistência total da pista nunca muda: o que muda é como ela se divide entre um lado e outro.

Essa divisão é o segredo do componente: ligado da forma certa, o potenciômetro não controla corrente diretamente — ele cria um divisor de tensão variável. É por isso que ele serve para dizer a um circuito "quanto" de algo (volume, brilho, posição), e não apenas "liga ou desliga". Quem está começando em eletrônica encontra o potenciômetro logo de cara em kits e tutoriais; vale entender bem os resistores, tema da nossa aula de eletrônica básica, porque o potenciômetro é um resistor com um ajuste por cima.

Como funciona por dentro

A construção interna é simples de imaginar: uma camada resistiva em arco (de carbono, cermet ou fio enrolado) tem um contato fixo em cada ponta. Um cursor de metal pressiona essa camada e gira junto com o eixo. Com o eixo em uma ponta, o cursor toca o terminal 1 (resistência mínima para ele, máxima para o outro lado); girando até o fim, a situação se inverte; no meio do curso, a resistência se divide em duas metades.

• Entre os terminais 1 e 3 (os extremos): sempre a resistência total nominal — 10 kΩ num potenciômetro de 10k, por exemplo, do início ao fim do giro;
• Entre 1 e 2 (cursor): varia de 0 Ω até a resistência total conforme o giro;
• Entre 2 e 3 (cursor): varia no sentido oposto — quando uma sobe, a outra desce.

A soma das duas partes (1→2 + 2→3) é sempre a resistência total da pista. Essa é a propriedade que faz dele um divisor de tensão perfeito.

Os 3 terminais e o que medir no multímetro

Com o componente fora do circuito (pelo menos uma perna fora, para não medir em paralelo com outros caminhos), dá para identificar tudo com um multímetro na escala de resistência:

1. Meça entre os três pares de terminais. O par que der a mesma resistência em qualquer posição do eixo são os extremos (1 e 3);
2. O terminal que sobra é o cursor (2);
3. Girando o eixo, a resistência entre o cursor e cada extremo muda no sentido oposto: uma sobe enquanto a outra desce;
4. Se a resistência entre cursor e extremo variar "morrendo" no meio do giro, a pista está gasta — defeito clássico de controles de volume antigos (ruído de chavearco ao girar).

Se você ainda não domina a escala de resistência do aparelho, veja o guia de como funciona o multímetro antes de sair medindo — a lógica de escala e de toque nas pontas é a mesma para qualquer resistor.

Símbolo no esquema elétrico

No esquema, o potenciômetro aparece como um resistor (retângulo ou zigue-zague) com uma seta diagonal encostando no meio — a seta é o cursor. Os dois pinos da base do símbolo são os extremos da pista; o pino onde a seta toca é o cursor. Em diagramas de áudio e de fontes de bancada ele aparece o tempo todo, quase sempre montado como divisor de tensão: um extremo no positivo, outro no negativo, e o cursor entregando uma tensão intermediária para o estágio seguinte.

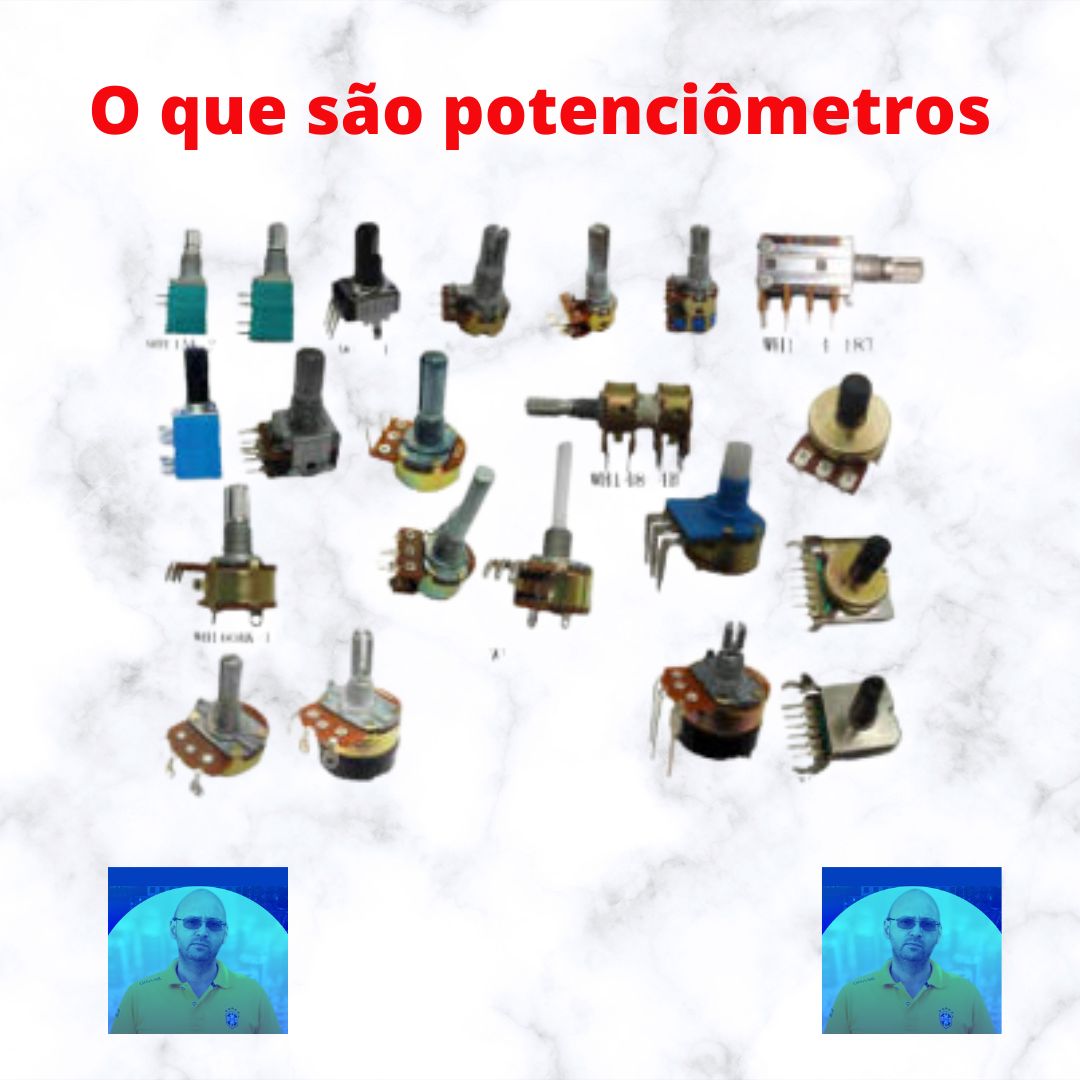

Tipos de potenciômetro

• Rotativo de eixo: o mais comum; gira entre duas posições extremas com cerca de 270° de curso. É o do controle de volume e dos projetos com placa de ensaio;
• Deslizante: o cursor se move em linha reta, como os faders de mesa de som e equalizadores;
• Multivolta (de precisão): o eixo precisa de várias voltas (5, 10 ou 25) para percorrer a pista inteira — usado quando o ajuste fino importa, como em calibração de instrumentos;
• Trimpot (ajuste interno): pequeno, ajustado com chave de fenda, feito para ser calibrado uma vez na montagem e não mexido mais — aparece em fontes e placas de controle;
• Potenciômetro digital: não tem pista mecânica; é um circuito integrado que simula a divisão por comandos (botão, controle remoto ou microcontrolador) — comum em equipamentos modernos.

Código de valores e as curvas A, B e C

Assim como os resistores, os potenciômetros trazem o valor nominal no corpo. A marcação mais comum usa três dígitos: os dois primeiros são o valor base e o terceiro é o multiplicador, na mesma regra das faixas dos resistores. Exemplos:

A letra (ou código) antes dos dígitos indica a curva — como a resistência muda ao longo do giro:

• Curva A (logarítmica): muda pouco no começo e muito no final — é a de controles de volume, porque o ouvido humano percebe som de forma logarítmica;
• Curva B (linear): muda de forma uniforme — a padrão para divisores de tensão e ajustes gerais;
• Curva C (antilogarítmica): muda muito no começo e pouco no final — menos comum, usada em ajustes específicos.

Para projetos com microcontrolador quase sempre se usa a curva B (linear). Usar um potenciômetro de áudio (curva A) num divisor de Arduino faz a leitura "puxar" para um extremo — um erro clássico de iniciante.

Uso prático 1 — LED com brilho ajustável

O experimento clássico para entender o componente: um LED, um resistor de proteção e um potenciômetro ligado como divisor de tensão. Em LED na protoboard mostramos a montagem básica passo a passo; aqui o potenciômetro entra como divisor:

• Terminal 1 no positivo da fonte (por exemplo 5 V);
• Terminal 3 no negativo (GND);
• Cursor (terminal 2) vai ao resistor do LED, e o LED vai ao GND.

Girando o eixo, a tensão no cursor varia de 0 a 5 V — e com ela a corrente pelo LED, que muda de apagado até o brilho máximo. O resistor em série continua obrigatório: mesmo com o cursor no máximo, ele limita a corrente e protege o LED. Note que essa montagem é didática; para acender LEDs de verdade o ajuste por PWM do microcontrolador é mais eficiente.

Uso prático 2 — leitura analógica no Arduino

Este é o uso mais útil para quem está começando: transformar a posição do eixo em um número que o programa lê. Monte o potenciômetro como divisor (extremos em 5 V e GND, cursor na entrada analógica A0) e rode um programa de leitura — o valor varia de 0 (cursor no GND) a 1023 (cursor nos 5 V), passando por ~512 no meio do giro. Com esse número você controla qualquer coisa: a velocidade de um jogo, o ângulo de um servomotor, o volume de um buzzer.

Se o seu objetivo é dar os primeiros passos com Arduino, o guia o que é necessário para iniciar com Arduino lista o kit básico completo (e o potenciômetro está sempre nele). É o componente mais barato que transforma gesto humano em dado digital.

Onde o potenciômetro aparece na vida real

• Áudio: volume, balanço, graves e agudos — curva A, quase sempre;
• Fontes de bancada: o ajuste de tensão gira um potenciômetro (sozinho ou comandando um circuito regulador); nosso guia de fonte de bancada de 0–30 V mostra a aplicação completa;
• Reguladores como o LM317: dois resistores definem a tensão, e trocar um deles por um potenciômetro cria uma fonte ajustável — detalhes no datasheet comentado do LM317;
• Sensores de posição: joysticks de videogame e pedal de volume usam potenciômetros (ou suas versões sem contato) para medir movimento;
• Calibração: trimpots nas placas ajustam offset, ganho e referência na fábrica ou em manutenção.

Erros comuns de iniciante

• Usar só 2 terminais como resistor variável sem medir corrente: funciona, mas toda a corrente da carga passa pelo cursor — além do desgaste, se a corrente passar da capacidade da pista o potenciômetro queima. Para regular corrente de verdade, o certo é um transistor ou um circuito como o LM317;
• Escolher a curva errada: potenciômetro de áudio (curva A) em lugar de linear faz o ajuste ficar todo concentrado numa ponta do giro;
• Esquecer o resistor de proteção no LED: o potenciômetro limita a tensão do divisor, mas se a montagem for como rheostato (2 terminais) e o cursor for a zero o LED pega a corrente máxima;
• Comprar trimpot para painel: trimpot não aguenta ciclos de uso; ele é para ajuste interno raro. Para controle de usuário, use rotativo ou deslizante;
• Medir com o componente soldado na placa: a leitura sai errada porque mede em paralelo com o resto do circuito.

Quando o potenciômetro NÃO é a peça certa

Por ser mecânico, ele tem limites honestos:

• Correntes e potências altas: a pista é fina e dissipa pouco; acima de alguns watts ou dezenas de miliamperes no cursor, o componente certo é outro (resistores de potência, transistores, controladores PWM);
• Sinal muito sensível: a pista de carbono gera ruído de contato; em áudio profissional e instrumentação usam-se versões de fio ou soluções sem contato;
• Posições que mudam sozinhas: vibração desloca o cursor — em aplicações críticas usa-se trimpot com trava ou encoder digital;
• Milhões de ciclos: todo contato mecânico desgasta; joysticks e potes de volume antigos ficam "ruidosos" exatamente por isso.

Resumindo

O potenciômetro é um resistor ajustável de 3 terminais que cria um divisor de tensão variável: os extremos vão em pontos fixos do circuito e o cursor entrega uma fração ajustável da tensão de entrada. Entenda os 3 terminais, prefira a curva linear (B) em projetos de medição, use-o para tensão (não para corrente) e combine com reguladores como o LM317 quando precisar de potência. Para ver o componente explicado em vídeo pelo Wagner, assista ao tutorial original abaixo:

Perguntas frequentes

O que é um potenciômetro e para que serve?

Potenciômetro é um resistor ajustável de três terminais: dois extremos de uma pista resistiva fixa e um cursor móvel. Serve para criar um divisor de tensão variável — é o componente dos controles de volume, ajustes de brilho, regulagem de fontes e leitura de posição em projetos com Arduino.

Para que servem os 3 pinos do potenciômetro?

Os dois pinos externos são os extremos da pista resistiva (entre eles a resistência é sempre o valor nominal, por exemplo 10 kΩ). O pino do meio é o cursor: girando o eixo, a resistência entre o cursor e cada extremo varia no sentido oposto — uma sobe enquanto a outro desce. Ligando os extremos entre positivo e negativo, o cursor entrega uma tensão intermediária.

Qual a diferença entre potenciômetro e trimpot?

Ambos são resistores ajustáveis de três terminais; a diferença é o uso. O trimpot é pequeno, ajustado com chave de fenda e feito para calibrar o circuito uma vez na montagem, sem novas mexidas. O potenciômetro de painel (rotativo ou deslizante) é feito para o usuário girar ou deslizar continuamente, como um controle de volume.

O que significa B103 no potenciômetro?

É o código de valor: a letra B indica a curva linear (resistência muda de forma uniforme no giro) e 103 significa 10 × 10³, ou seja, 10 kΩ. Da mesma forma, 503 = 50 kΩ e 104 = 100 kΩ. A curva B é a padrão para divisores de tensão e projetos com microcontrolador.

Posso usar o potenciômetro para regular a velocidade de um motor?

Não diretamente. Como divisor de tensão ele só entrega sinal fraco; ligado como resistor de 2 terminais, a corrente do motor passa pelo cursor e queima a pista. O caminho certo é controlar a corrente com transistor/MOSFET usando o potenciômetro só como referência (PWM), ou usar um controlador dedicado — como o circuito do LM317 em modo ajustável.
