Potência de cabo de força

O dia a dia esconde um cabo errado em cada canto

Plug de tomada derretido é uma das cenas mais comuns da assistência técnica — e quase sempre a culpa é a mesma: cabo de força fino demais para a corrente que passa por ele. O fio não aguenta, esquenta, o plug deforma, a tomada escurece, e o detalhe de compras vira risco real de incêndio. Este guia explica como decidir a potência de um cabo de força — corrente, seção do condutor e o padrão brasileiro de plugues — para você escolher o cabo certo e parar de descobrir o problema pelo cheiro de plástico quente.

A física simples: corrente é potência dividida por tensão

Tudo começa numa conta de uma linha: I = P ÷ V. A corrente (I, em amperes) é a potência do equipamento (P, em watts) dividida pela tensão da rede (V, em volts). É essa corrente que o cabo precisa conduzir sem esquentar — e ela costuma ser maior do que a maioria imagina:

• Chuveiro de 5.500W: em 127V puxa cerca de 43A; em 220V, cerca de 25A. Mesma potência, tensões diferentes, cabos completamente diferentes;
• Micro-ondas de 1.200W: ~9,4A em 127V — corrente de eletrodoméstico pesado;
• Impressora laser: ~500W no aquecimento do fusor → ~3,9A em 127V, um tranco e tanto para um cabinho de 0,5mm²;
• PC desktop: o consumo real gira em 200W a 400W em jogos → 1,6A a 3,2A, com picos maiores na partida;
• TV 55 polegadas LED: ~150W → ~1,2A, corrente tranquila;
• Ferro de solda de 30W: ~0,24A — qualquer cordão fino serve.

Repare no padrão que salta dos números: em 127V a corrente quase dobra em relação a 220V para a mesma potência. É por isso que imóveis em rede 127V sofrem mais com aquecimento de cabos e tomadas — a rede entrega a mesma energia empurrando mais corrente. E atenção: a conta I = P ÷ V não vale só para tomada — no mundo da eletrônica ela aparece o tempo todo, como no guia de como calcular o resistor para LED, onde a corrente também precisa ser limitada.

Seção do cabo × corrente: a tabela que resolve quase tudo

A seção do condutor — a espessura do fio medida em mm² — determina quanta corrente o cabo conduz sem superaquecer. Para cabos flexíveis de cobre, em ambiente normal e sem enrolar, os limites conservadores de uso contínuo são:

Três avisos honestos. Primeiro: abaixo de 1,5mm² não é fio de instalação — é cordão de equipamento ou de extensão, feito para correntes pequenas. Segundo: em ambiente quente, com o cabo enrolado ou em extensão comprida, suba um degrau na tabela — calor e comprimento atrapalham a dissipação. Terceiro: na dúvida entre duas seções, escolha a maior — cabo grosso nunca fez mal a ninguém; cabo fino demais já fez muito.

Dimensionar pela corrente real vale para qualquer circuito — como no cálculo de regulador de tensão usando resistores, mesma regra em outra escala.

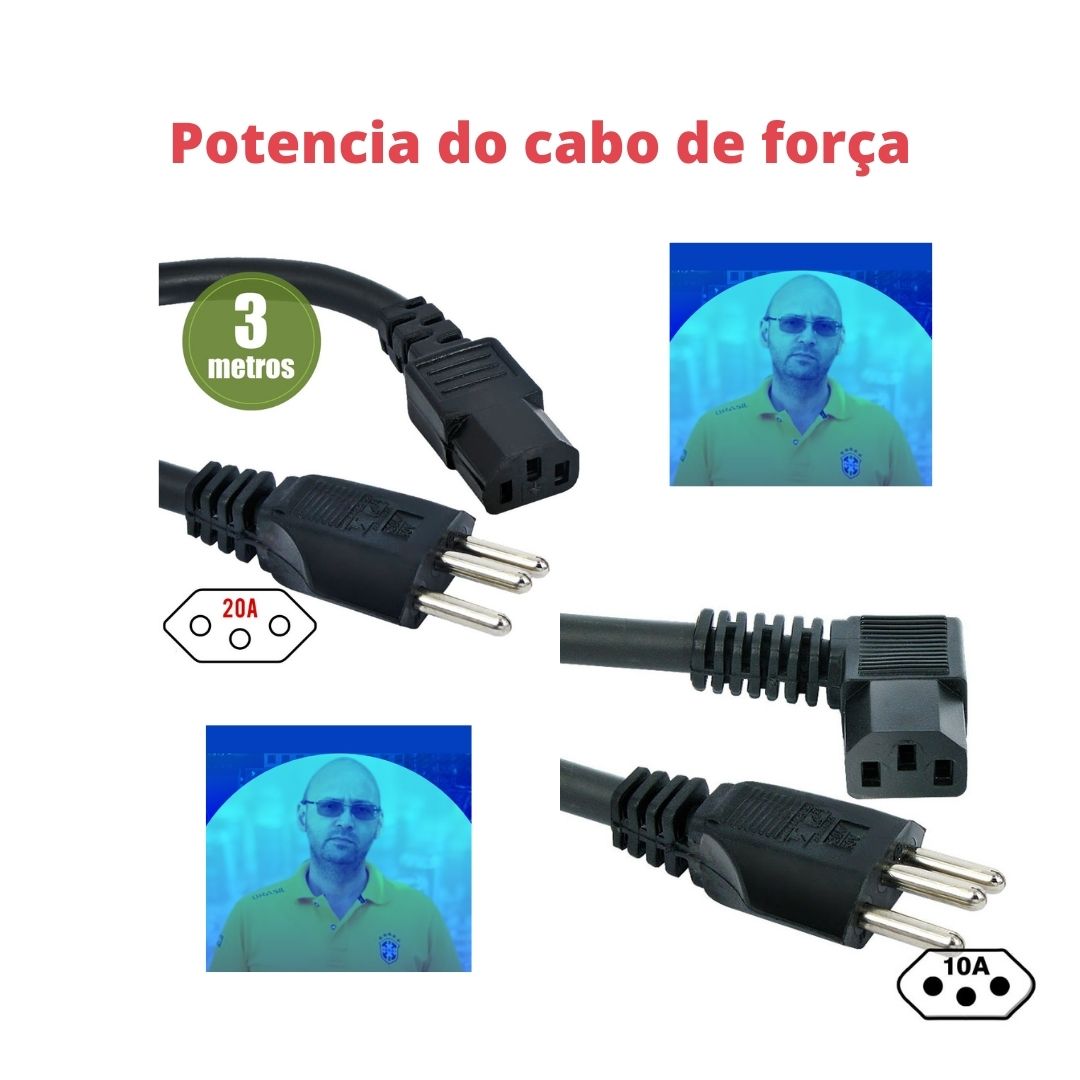

NBR 14136: por que existem plugue de 10A e de 20A

O padrão brasileiro de plugues e tomadas (NBR 14136) definiu duas famílias: 10A e 20A, nas versões 2P (sem terra) e 2P+T (com terra). O plugue de 20A tem pinos visivelmente mais grossos e uma saliência lateral que impede o encaixe em tomada de 10A. O sentido é um só: o circuito inteiro precisa ser compatível com a corrente — tomada, plugue, cabo e disjuntor.

É aqui que nasce o clássico plug derretido: carga de 20A ou 25A passando por um plugue de 10A, com ou sem adaptador. O plugue não foi construído para aquela corrente — os contatos aquecem, o termoplástico amolece, a resistência aumenta, e em pouco tempo há derretimento, cheiro de queimado e risco de curto. A carga acima de 10A exige plugue de 20A e tomada de 20A — para o chuveiro, o ideal é o conector de força previsto no projeto do circuito. Não existe gambiarra que transforme 10A em 25A.

Queda de tensão: quando o cabo comprido rouba energia

Todo cabo tem resistência — pequena, mas real. Quando a corrente passa, uma parte da energia vira calor dentro do próprio fio, e a tensão que chega ao equipamento fica menor. Na prática, a queda cresce com o comprimento e com a corrente, e diminui com a seção: quanto mais longo e fino o cabo, maior a perda.

Exemplo real: uma extensão de 10 metros com cabo de 0,75mm² alimentando uma carga de 8A perde cerca de 3,6V na ida e volta — quase 3% da rede de 127V. O equipamento recebe menos tensão, trabalha pior, e o cabo inteiro vira um aquecedor de 30W. Por isso extensão comprida exige cabo mais grosso: a tabela vale para o caminho todo, não só para o trecho final da tomada.

Extensões e réguas: a corrente que importa é a da régua inteira

A régua de tomadas — o famoso filtro de linha — tem uma corrente nominal única, normalmente 10A, definida pelo cabo dela e pelo plugue. Não importa que ela tenha seis tomadas: as correntes somam no cabo único que alimenta a régua. Seis equipamentos de 2A somam 12A — a régua já está estourada, mesmo nenhum equipamento estourando individualmente.

As regras de sobrevivência das extensões:

• Nunca emendar uma extensão na outra. Somam-se comprimentos, resistências de contato e pontos de aquecimento — cada emenda adicional é um futuro ponto de falha;
• Desenrole o cabo antes de carregar pesado. Cabo enrolado não dissipa calor: as espiras aquecem umas às outras e a capacidade real cai um degrau;
• Respeite a corrente do conjunto. Régua de 10A não aceita micro-ondas junto com ferro de passar — escolha régua com cabo e plugue à altura da soma das cargas;
• Extensão não é instalação. Nada de extensão permanente atrás de guarda-roupa ou embaixo de tapete — ponto fixo pede fio de parede, caixa e disjuntor;
• Filtro de linha não aumenta a potência disponível. Ele protege contra picos; o limite continua sendo o cabo e o disjuntor. Para entender o que ele faz de fato na rede, vale o guia de como funciona um estabilizador e para que serve.

Os sinais de que o cabo está pedindo socorro

O aquecimento anuncia antes de falhar — e na dúvida, desligue:

• Plugue quente ao desligar — o normal é o plugue ficar frio; quente incomoda, está errado;
• Cheiro de quente ou de plástico queimado perto de tomada, extensão ou régua;
• Tomada escurecida ou com manchas marrons — marcas de arco e calor que já aconteceram;
• Disjuntor desarmando com frequência — o circuito está pedindo corrente que não pode dar;
• Cabo flexível ou rígido ao toque, ou isolação que perde o brilho e resseca;
• Luz oscilando quando um equipamento da mesma extensão entra em funcionamento.

Qualquer um desses sinais merece intervenção imediata: desligue, deixe esfriar, inspecione. Medir tensão e corrente com segurança é habilidade básica — o guia de como funciona o multímetro ensina as escalas e a leitura com calma.

Como escolher o cabo certo na prática

Quatro passos resolvem qualquer caso:

1. Some as potências. Some os watts de tudo que vai ficar no mesmo cabo, régua ou circuito. Chuveiro, micro-ondas e ferro de passar contam separado — nunca juntos no mesmo trecho;
2. Converta em corrente. Divida a potência total pela tensão da sua rede: I = P ÷ V. Em 127V, a mesma carga puxa quase o dobro da corrente de 220V;
3. Escolha a seção com folga. Na tabela de mm², suba um degrau se o uso for contínuo (horas ligado), se o cabo for comprido ou se o ambiente for quente;
4. Confira o plugue e a tomada. Acima de 10A, o conjunto inteiro precisa ser 20A — cabo, plugue, tomada e disjuntor. Nada de adaptador.

Exemplo completo: um home office com desktop (300W), dois monitores (70W), impressora laser (500W em picos) e roteador (10W) soma ~880W → ~7A em 127V. Cabo de 1,0mm² serve; 1,5mm² dá folga para picos — e a régua precisa ser de verdade 10A.

Segurança: o que nunca fazer

A lista curta do que se recusa a fazer, mesmo com pressa:

• Nunca improvisar com adaptadores de tomada para fugir do padrão — T-plugs e adaptadores soltos somam contato ruim e aquecimento;
• Nunca emendar cabo com fita isolante como solução definitiva. A emenda cria oxidação e resistência: aquece escondida sob a fita e piora com o tempo. Cabo rompido merece substituição ou conector apropriado;
• Nunca aumentar disjuntor sem trocar o cabo. Disjuntor maior com fio fino é a receita para incêndio — a proteção deve ser a menor do circuito;
• Nunca tapete ou móvel sobre extensão carregada;
• Nunca ligar chuveiro, fogão ou ar-condicionado em extensão. Carga de circuito dedicado não divide caminho com nada;
• Nunca ignorar plugue quente — tratar como incêndio pequeno já começado.

Quem trabalha com bancada sabe que ferramenta mal cuidada traz acidente: o cuidado com o ferro de solda vale como metáfora — manter cabo e plugue em dia é parte do trabalho, não burocracia.

Quando chamar um eletricário

Honestidade de oficina: nem tudo é tarefa de casa. Chame um eletricário quando o problema envolver fiação embutida, circuito de chuveiro ou de ar-condicionado, tomada aquecida com marcas de arco, instalação de ponto novo ou troca de quadro e disjuntores. O serviço custa muito menos que um incêndio — e circuito fixo é responsabilidade de quem tem registro. Para equipamentos, o raciocínio de diagnóstico é o mesmo da bancada: do simples ao complexo, do barato ao caro, como ensina o concerto de fonte de PC passo a passo.

Tabela: equipamento × potência × corrente × seção

Valores típicos — confira sempre a etiqueta de potência do seu equipamento:

A última linha merece repetição: chuveiro não usa extensão — usa circuito próprio, com disjuntor e cabo dimensionados. E qualquer equipamento alimentado por fonte externa — notebook, impressora, modem — carrega no próprio corpo da fonte as regras desta tabela; quem repara essas fontes conhece bem o desgaste que calor e corrente causam, como mostra o guia de manutenção de fontes de notebook e impressoras. Para testes em bancada, uma fonte ajustável de 0 a 30V com 5A facilita a vida.

Resumindo

Escolher cabo de força é matemática de uma linha e disciplina de conjunto: corrente = potência ÷ tensão, seção em mm² com folga, e acima de 10A plugue, tomada e disjuntor acompanhando juntos. O plugue derretido não é azar — é aviso que foi ignorado. Escolha grosso, desenrole a extensão, trate o aquecimento como emergência e desconfie de qualquer adaptador. Assista ao vídeo original:

Se este guia abriu apetite para ir além da tomada — entender circuitos, medir, projetar — o curso de eletrônica do grupo leva você da teoria à bancada com o mesmo padrão dos guias do portal.

Perguntas frequentes

Posso usar adaptador para ligar plugue de 10A em tomada de 20A?

Não para cargas acima de 10A. O adaptador muda o formato do pino, não a capacidade do cabo: o plugue de 10A e o fio que vem com ele continuam feitos para 10A. Com 15A ou 20A na tomada, o conjunto aquece e derrete — e o adaptador só adiciona mais um contato ruim. A solução é trocar o plugue ou o cabo inteiro pela versão de 20A.

Cabo mais grosso gasta mais energia?

Não — é o contrário. A perda de energia acontece pela resistência do cabo: quanto mais grosso, menor a resistência, menos aquecimento e menos energia dissipada. O que o cabo grosso custa é dinheiro e flexibilidade, nunca conta de luz.

Posso usar extensão no chuveiro?

Nunca. O chuveiro é a maior carga da casa residencial — 25A a 43A conforme a tensão — e a extensão comum tem cabo de 0,75 a 1,5mm², feita para menos da metade disso. A ligação correta é direta na tomada de 20A ou no conector de força, com circuito exclusivo e disjuntor próprio. Se o ponto do chuveiro ficou longe do quadro, a solução é instalação fixa, não extensão.

O cabo esquentar um pouco é normal?

Morno de leve em carga alta e contínua pode acontecer, mas quente não. A regra prática de bancada: se a mão não aguenta parada sobre o cabo ou sobre o plugue, algo está errado — corrente acima do cabo, contato ruim no plugue ou emenda escondida. Desligue e investigue antes de continuar usando.

Como descobrir a corrente que meu equipamento puxa?

Pela etiqueta de potência: divida os watts pela tensão da rede (I = P ÷ V) e confira a tabela de seções. Quem tem multímetro pode medir a corrente real em série com o equipamento — o guia de como funciona o multímetro mostra a medição com segurança.
